SWMM - Links - Conduto

Os conduítes são canos ou canais que movem a água de um nó para outro no sistema de transporte. Suas formas de seção transversal podem ser selecionadas a partir de uma variedade de geometrias abertas e fechadas padrão. As formas irregulares de seção transversal natural também são suportadas, assim como as formas fechadas definidas pelo usuário.

Para que o SWMM reconheça um conduto, o modelador do dispositivo linear, deve conter uma atividade conduto:

Os condutos do SWMM tem, alem das propriedades dos Links, as seguintes propriedades:

• Perdas de Carga
  • Perda de Entrada - Coeficiente de perda de carga associado às perdas de energia na entrada do conduto (valores típicos)
  • Perda de Infiltração - Propriedades opcionais do solo que determinam a perda de infiltração através do fundo e dos lados inclinados da unidade de armazenamento
  • Perda de Saída - Coeficiente de perda de carga associado às perdas de energia na saída do conduto.
    Para bueiros, use um valor de 1
  • Perda Média - Coeficiente de perda de carga associado às perdas de energia ao longo do comprimento do conduto
• SWMM
  • Código do Bueiro - Número de código da geometria de entrada se o conduíte for um bueiro sujeito a um possível controle de fluxo de entrada, deixe em branco caso contrário. Consulte a tabela de números de código de bueiros
    Os conduítes designados como bueiros são verificados continuamente durante o roteamento do fluxo de ondas dinâmicas para ver se operam sob o controle de entrada, conforme definido na publicação da Administração Rodoviária Federal Projeto Hidráulico de Bueiros (Publicação nº FHWA-NHI-01-020, maio de 2005)
  • Dispositivo de Retenção - Verdadeiro, se existir uma comporta que impede o refluxo, NãO no caso contrário
  • Elevação da Entrada - Elevação da geratriz inferior interna do conduto

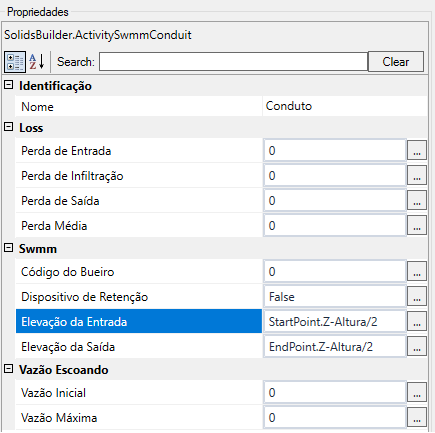

    Esta é uma propriedade que depende da geometria do conduto, então deve estar amarrada a ao ponto inicial deste, por exemplo: Neste exemplo, trata-se de um tubo circular, onde a propriedade Ponto Inicial (StartPoint) está localizado no centro da circunferência, assim, deve-se descontar o valor do raio que aqui vale:

    Elevação de Entrada = StartPoint.Z - Altura / 2
    Onde:
    Altura - é o diâmetro da seção
    StartPoint é o ponto inicial do eixo que define o conduto
  • Elevação da Saída - Elevação do conduíte invertido na extremidade de saída do conduto
    As mesmas considerações feitas para a elevação de entrada são válidas e agora:

    Elevação de Saída = EndPoint.Z - Altura / 2
    Onde:
    Altura - é o diâmetro da seção
    EndPoint é o ponto final do eixo que define o conduto
• Vazão
  • Vazão Inicial - Fluxo inicial no conduíte no início da simulação
  • Vazão Máxima - Fluxo máximo permitido no conduto
    Use 0 se não for aplicável
• Seção Transversal
  • Seção Hidráulica - Geometria predefinida da seção hidráulica
    O SWMM implementa uma série de seções predefinidas:

    Circular Conduto Forçado Circular Assoreado Retangular Fechado Retangular Aberto Trapezoidal Triangular Elipse Horizontal Elipse Vertical

    Galeria Arqueada Parabólica Potência Rect Triangular Rect Arredondada Alça Modificada Oval Ferradura

    Gótica Catenária Semi Elíptico Alça de Cesta Semi Circular Custom Irregular Dummy

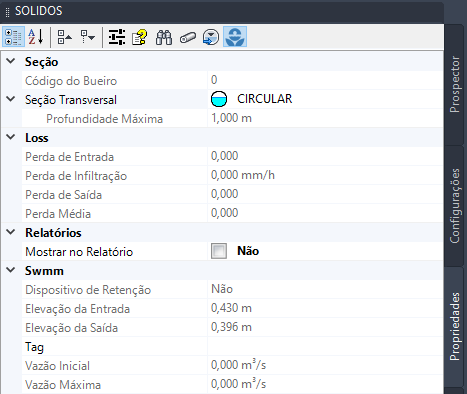

Para visualizar as propriedades de um conduto no SOLIDOS, use a aba Propriedades ou ainda use o comando SPROPS:

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
