Shapes do SWMM - Alça de Cesta Modificada

A Seção Alça de Cesta Modificada do SWMM, implementa canais retangulares com teto Arredondado.

As propriedades da geometria relevantes para esta seção, são Largura do Topo e a Lâmina Máxima e Raio do topo:

• Seção Transversal
  • Lâmina Máxima - Altura da Seção
  • Largura do Topo - Largura da Seção
  • Raio do Topo - raio da parte superior da seção

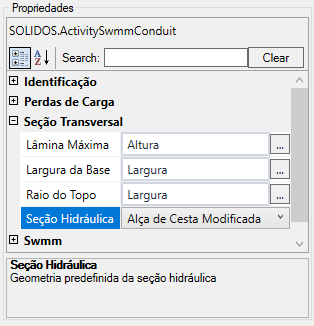

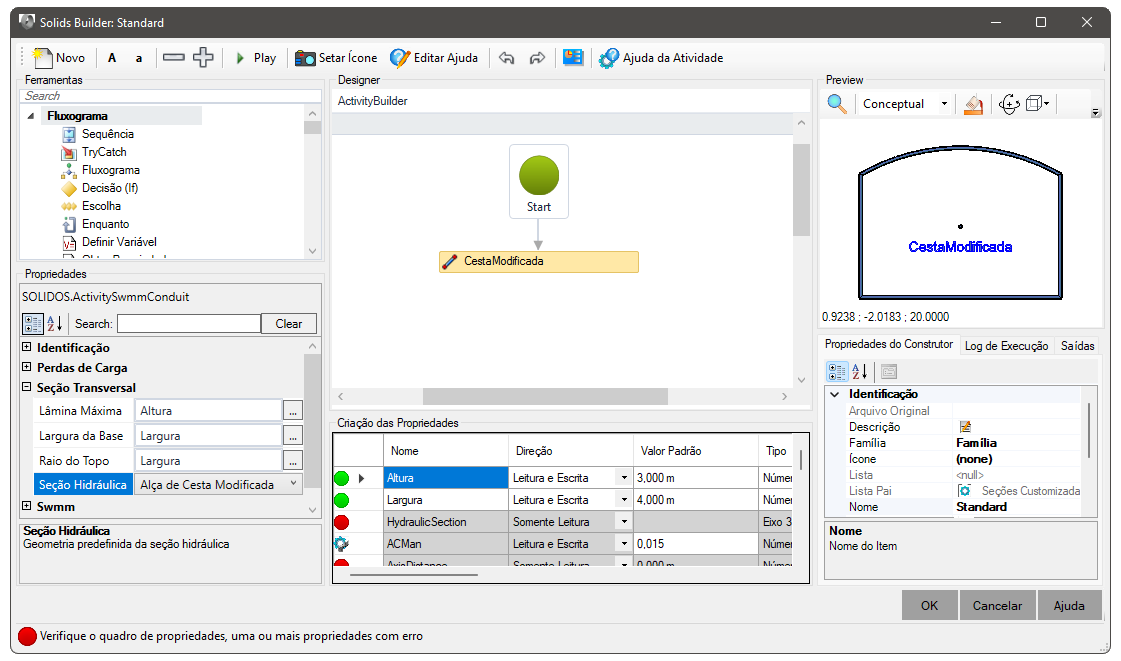

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades e a largura, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do dispositivo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.
