Propriedades Obrigatórias

Propriedades obrigatórias são aquelas propriedades definidas pelo modelador e não pelo usuário no quadro Criação de Propriedades.

Estas propriedades são usadas internamente pelo programa SOLIDOS para diversos fins, tais como cálculo da escavação, numeração da rede, posicionamento do dispositivo, etc. São as seguintes:

1. Todos os tipos
   1. Existente (Existent) - indica se o dispositivo é existente ou projetado
      Quando o dispositivo é existente, não é possível alterar sua geometria ou seção, mesmo que a superfície mude
      Note, o construtor não modifica esta propriedade no dispositivo, mesmo que na implementação do modelo, exista uma atividade Setar Parâmetro para a propriedade
   2. Código (Code) - um texto curto que identifica o dispositivo facilmente nos catálogos, por exemplo:
      • PV - poço de visita
      • CL - caixa de ligação
      • CI - caixa de inspeção
      • BL - boca de lobo
      • TL - terminal de limpeza
      • BSTC - bueiro simples tubular de concreto
      • BDTC - bueiro duplo tubular de concreto
      • BTTC - bueiro triplo tubular de concreto
      • BSRC - bueiro simples retangular de concreto
      • BDRC - bueiro duplo retangular de concreto
      • BTRC - bueiro triplo retangular de concreto
      • PVC - tubo de pvc
   3. RunOption - usado para possibilitar o uso de propriedades redundantes
      Propriedades diferentes que controlam a mesma característica do dispositivo, por exemplo: a cota de fundo e a altura de poço de visita. A cota de fundo controla a altura de forma indireta
      Ela aparece no quadro Criação de Propriedades para possibilitar os testes durante a modelagem.
      Valores esperados para esta propriedade: o nome da propriedade alterada no dispositivo que causou a remodelagem

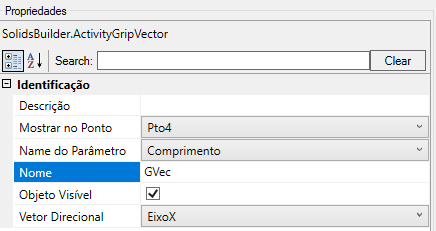

      Todas as ferramentas que desenham grip points no dispositivo informa o nome da propriedade configurado no campo Nome do Parâmetro:
   4. Calculate - Indica que o modelador irá processar algum cálculo hidráulico, sem modelar geometrias
   5. TempEnts - indica que o modelador irá processar entidades temporárias
   6. Ignorar Ajuste (IgnoreSurfAdj) - indica se o dispositivo ignora a elevação da superfície
      Pode ser:
      • True - a elevação da superfície é ignorada e o usuário deve fornecer a elevação do dispositivo manualmente
      • False - a elevação do dispositivo é corrigida, caso sua posição mude ou a elevação na superfície mude. Desde que o dispositivo não esteja definido como Existente
2. Dispositivos Pontuais
   • ponto de inserção (Location) - esta propriedade não deve ser alterada durante a modelagem
     Só aparece aqui para facilitar os cálculos e verificações
   • Altura da Vala (TrenchHeight) - Altura externa do dispositivo, usado para calcular a elevação do fundo da vala.
     Em geral é: (Cota do Topo) - (Elevação do fundo da vala)
     No modelo de poço de visita, é igual a: TrenchHeight = Altura + Piso
   • Volume do Sólido (SolidVolume) - volume do sólido que efetivamente fica enterrado, usado no cálculo do reaterro da vala
     Em geral é o volume externo do dispositivo a não ser que a Sobreelevação não possa ser desconsiderada
3. Dispositivos Lineares/Longitudinais

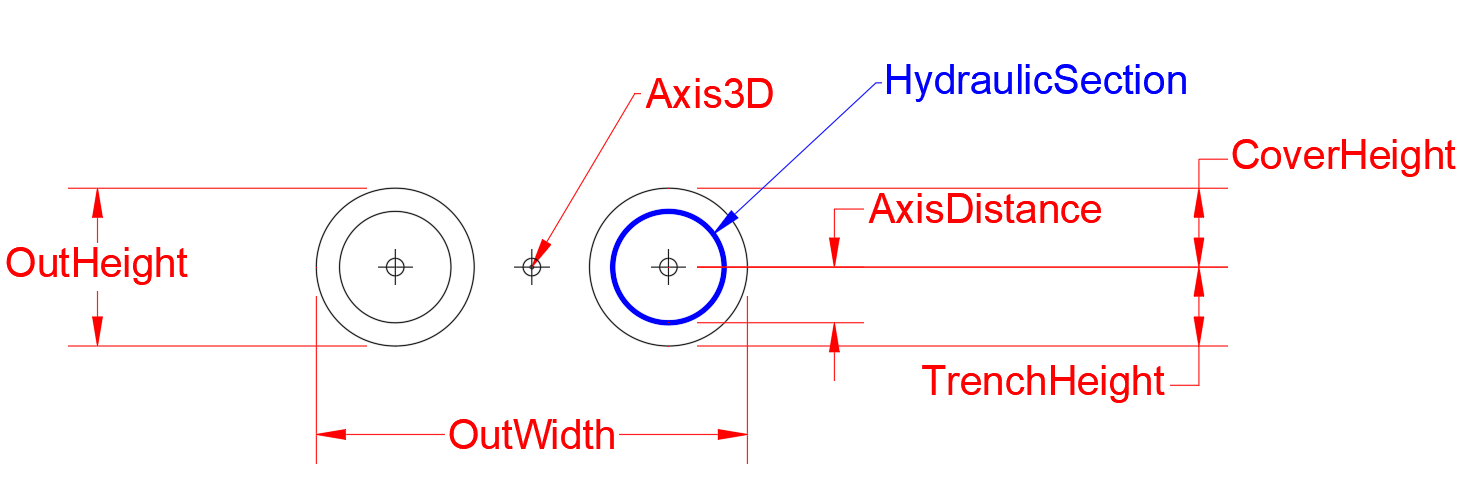

   • Altura da Vala (TrenchHeight) - Altura entre o eixo de referência e o fundo da vala, usado para calcular a escavação.
     No modelo dos tubos circulares é dado por (Raio da seção interna) + (Espessura da parede), estando o eixo no centro da seção
   • Distância do Eixo (AxisDistance) - Distância do eixo de construção até o ponto mais baixo da seção hidráulica



   • Eixo de referência (Axis3D) - auxilia na modelagem e é usado para calcular a posição da seção transversal a escavar
     Os dispositivos lineares requerem um eixo de referência para o cálculo da escavação, do cobrimento e a própria modelagem do dispositivo
   • Seção Hidráulica (HydraulicSection) - usado para fazer os cálculos hidráulicos, deve ser uma polilinha para seções abertas (canaletas, sarjetas), ou uma region (ou polilinha fechada) para seções fechadas (tubos, galerias)
   • Coeficiente de Manning (ACMan) - usado para fazer os cálculos hidráulicos, dependente do material
   • Altura Externa (OutHeight) - usado nos cálculos de escavação:
   • Largura Externa (OutWidth) - usado nos cálculos de escavação
   • Área externa (OutArea) - usado nos cálculos de escavação
   • Altura do Cobrimento (CoverHeight) - usado nos cálculos de escavação

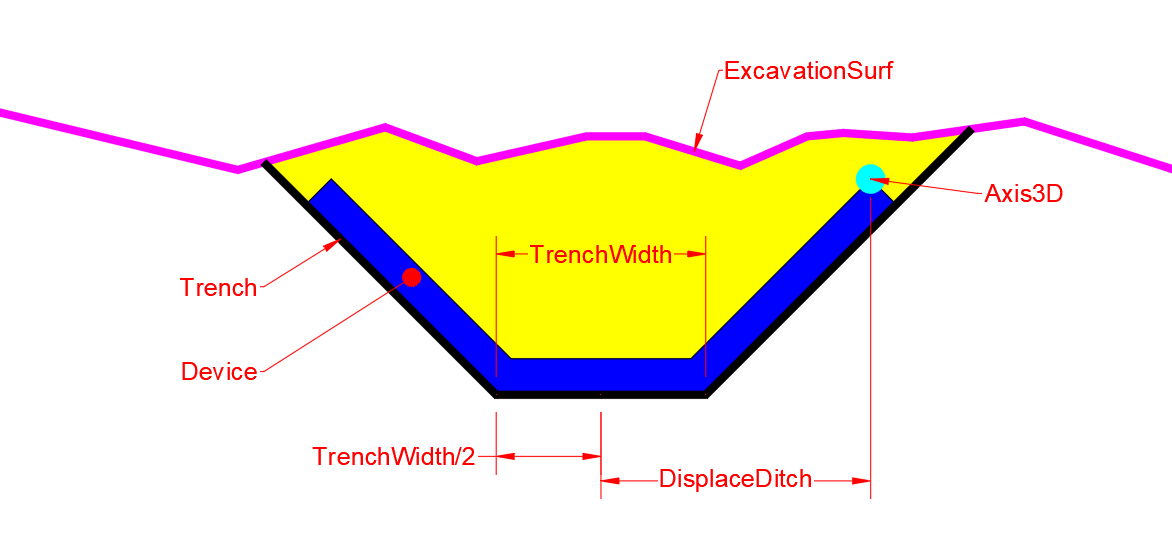

   • Deslocar Vala (DisplaceDitch, Double) - Desloca o eixo da vala em relação ao eixo do dispositivo
     Valores positivos deslocam à direita e negativos à esquerda
   • Filtro de Conector Inicial (StartConnectorFilter) - texto que será usado para filtrar o conector ao escolher o mais próximo
   • Filtro de Conector Final (EndConnectorFilter) - texto que será usado para filtrar o conector ao escolher o mais próximo
4. Dispositivos Lineares
   • Ponto Inicial (StartPoint) - para definição do eixo de referência
   • Ponto Final (EndPoint) - para definição do eixo de referência
   • Tubos em Linha (PipeLines) - Usado para dividir a vazão escoando em cada seção
5. Dispositivos Longitudinais
   • Comprimento do Arco (ArcLength) - comprimento do arco de concordância modelado nos vértices
   • Raio Mínimo (MinRadius) - raio mínimo do arco de concordância, pode aumentar o comprimento do arco
   • Pontos (Points) - lista dos pontos usados para modelar o eixo do dispositivo
