Categoria Identificação dos dispositivos (Identification)

A identificação dos dispositivos incluem as seguintes propriedades:

• Nome (Name, String) - Nome do dispositivo
  Use uma nomenclatura que identifique o elemento de maneira que você normalmente mostra nas suas notas de serviço, por exemplo: EDA - 01, PV - 25
  Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Id (Id, ObjectId) - É a identificação do bloco na base de dados do AutoCAD
• Descrição (Description, String) - Descrição do dispositivo
  As vezes é preciso fazer algum tipo de anotação sobre o dispositivo, informando alguma coisa que não tem uma propriedade específica para tal, por exemplo: uma ala pode estar assoreada e esta informação é relevante no projeto
• Prioridade (Priority, Enum) - Indica o estado do dispositivo, pode ser:
  • Neutro - indica que o dispositivo não tem problemas de geometria ou dimensionamento
  • Aviso - indica que o dispositivo tem problemas de dimensionamento, neste caso, veja a categoria de cálculos
  • Crítico - indica que o dispositivo tem problemas de geometria ou dimensionamento
    Problemas de geometria são aqueles que impossibilitam a construção do dispositivo, tais como espessura da parede igual a zero, diâmetro do tubo igual a zero. Estes problemas costumam causar erro de modelagem no sólido.
    Problemas críticos de dimensionamento ocorrem quando o dispositivo tem regras que, ao serem avaliadas, indicam problemas críticos, tais como declividade negativa nos tubos, ajuste de superfície em bocas de lobo maiores que zero (a cota de topo está acima do pavimento)
• Família (Family, String) - Informa a família de tipos de dispositivo ao qual este dispositivo pertence
  Esta propriedade está configurada no construtor do dispositivo
• Subtipo (SubType, String) - seria uma classificação secundária do dispositivo. Por exemplo, numa escada hidráulica, a família chama-se "Escada" enquanto a entrada desta, que é um componente da escada em si, é o Subtipo em questão, assim, como terá outros sub tipos: degraus, saída no terreno, saída em valeta, saída em bueiro
  Esta propriedade está configurada no construtor do dispositivo
• ToolTip (ToolTip, String) - Fornece uma string que tem a capacidade de escrever informações do dispositivo
  É útil para informar o tamanho de um dispositivo de forma reduzida, por exemplo: "Ala 600 mm", ou "BDCC 2,00 m x 2,00 m", sem que você tenha de escrever essa informação para estes dispositivos:


  Esta propriedade está configurada no construtor do dispositivo

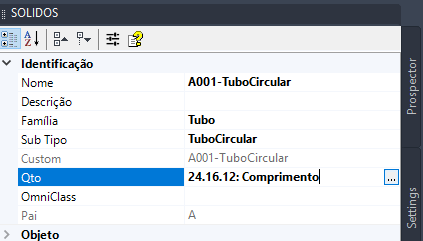

• QTO (Qto, String) - No caso de você ter uma planilha de composição de serviços e queira vincular um serviço específico a uma quantidade que você normalmente leria no dispositivo, como por exemplo, comprimento de tubo, ou então "Regularização de Vala.... " que é quantificado pelo comprimento da vala, este item relaciona todos os códigos de serviços associados ao dispositivo, dos quais as quantidades são lidas.

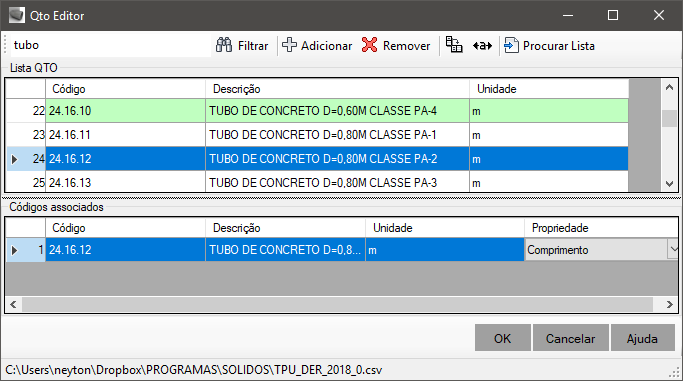

  Para editar os códigos QTO que o dispositivo atualiza, selecione o dispositivo e na aba Propriedades clique o botão :




  Note que é necessário escolher o arquivo QTO que contém os códigos das atividades. Veja mais sobre isso no tópico Composições de serviços
• OmniClass (OmniClass, String) - código em tabelas OMNICLASS (BIM) este código está associado à seção na lista de materiais
  Se as propriedades do dispositivo são idênticas aquelas presentes em sua seção, o código OmniClass será o mesmo.
  Caso alguma propriedade seja diferente, aparece um "*" no código
  Caso seja arbitrado um código ao dispositivo que esteja presente na lista de materiais e a seção tiver o mesmo construtor, a seção do dispositivo assumirá as propriedades daquela seção
• Código (Code, String) - Código do construtor dentro do catálogo
  Um código para identificar o construtor. Normalmente usado na numeração da rede no modelo global.
  Por exemplo, imagine que o nome das estruturas deva ser PV - A25. "PV" seria este código, "A" seria o nome da rede e "25" o número da estrutura.
• Número do Dispositivo (PartNum, String) - Número do dispositivo dentro da rede, é gerado ao numerar a rede
  No exemplo acima, seria o "25" no nome da estrutura
• Ramo (SubNet, String) - Número do ramo do dispositivo, gerado ao numerar a rede com o tipo de numeração em ramos
