Solids Builder - Propriedades do Construtor

O painel de propriedades da seção permite a edição das seguintes propriedades da seção ou modelador:

• Nome - Nome que será atribuído a seção
  Evite nomes muito compridos, ou que contenham números, ou os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Template de Nome - Usado para criar o nome dos dispositivos e seções
  Evite nomes muito compridos, ou que contenham números. A edição é parecida com a do Template de dicas abaixo. Um exemplo para poço de visita:

  PV [Comprimento(T1|U9|P0|D0|N1|M1|Z0)] x [Largura(T1|U9|P0|D0|N1|M1|Z0)]

  Resulta: PV 100 cm x 100 cm (veja: Editor de Macros)
• Descrição - Informações relevantes sobre o dispositivo, por exemplo, quando e onde usar
  Evite descrições muito extensas. Se precisar mais informações, edite a ajuda (clicando o botão Editar Ajuda na barra de ferramentas principal) do dispositivo e inclua o que achar relevante

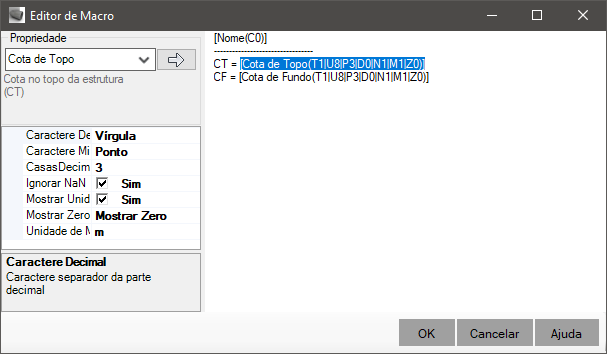

• Template de Dicas - uma macro que será usada para formar o texto quando se para o mouse sobre o dispositivo lançado em planta. Por exemplo, a macro:

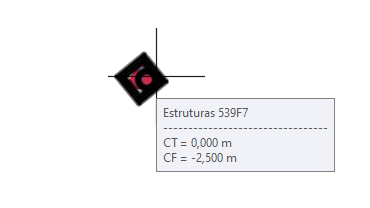

  Mostraria algo semelhante a:


  veja: Editor de Macros
• Família - provê o segundo nível de classificação do dispositivo (o primeiro é se ele é uma estrutura, tubo, etc), por exemplo: Poço de Visita
• Sub Tipo - provê o terceiro nível de classificação do dispositivo, por exemplo: Retangular com chaminé
• Ícone - uma imagem de pequenas dimensões (o programa redimensiona a imagem fornecida para 64x64 pixels) para representar o dispositivo nas telas de edição do programa
• Prioridade - Informa o estado atual do modelo e pode ser:
  • Crítico - o modelo tem algum problema que impedirá o uso no projeto:
    • Nenhum sólido foi exposto pela atividade Expor Sólido
    • Alguma propriedade do modelo que precisa ser calculada foi efetivamente atribuída com a atividade Setar Parâmetro
    • O nome de alguma atividade/propriedade está duplicado ou viola as regras de nomenclatura
    • O modelo não pode ser executado com os valores padrão ou os valores são incompatíveis (exemplo: ponto de início igual ao ponto final em um tubo)
  • Aviso - o modelo tem algum problema, mas este não impede o uso, exemplo:
    • Uma propriedade do tipo leitura e escrita está sendo recalculada, por exemplo: o ponto final de um dispositivo do tipo escada é precisa ser recalculado toda vez que a escada é esticada e este deve estar um ponto cuja distância do ponto inicial é um múltiplo do comprimento do degrau desta escada
  • Neutro - nenhum problema aparente no modelo

  No Toolspace, o ícone atribuído ao dispositivo virá com uma sobreposição quando o estado atual for crítico ( ) ou aviso ( ):

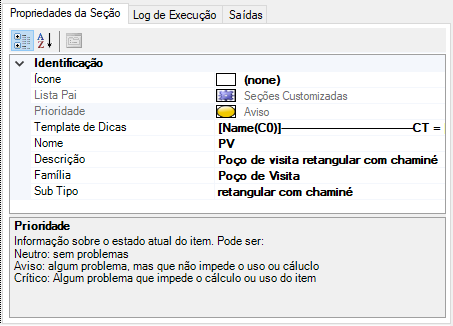

A estrutura do exemplo tem as seguintes propriedades:

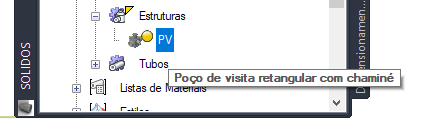

E tem esta aparência no Toolspace:
