Editor de Macros

O editor de macros permite criar macros que extraem propriedades dos itens do programa:

Estas propriedades são extraídas dos itens acima, para então serem formatadas e usadas em:

As macros também podem ser usadas para criar templates de nomes, para o caso de numeração de dispositivos

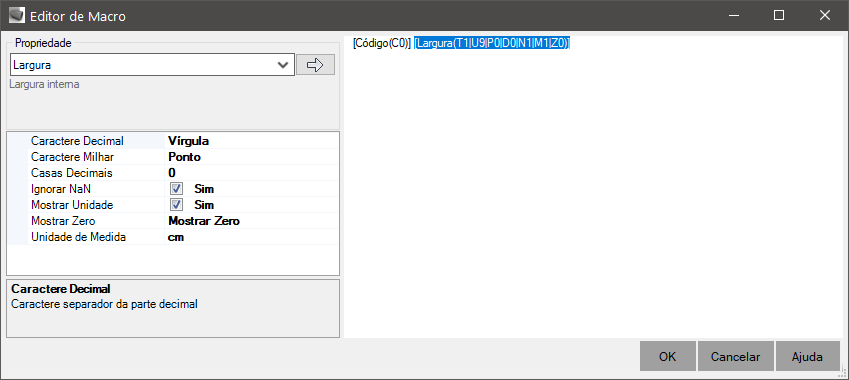

O editor de macros tem a seguinte aparência:

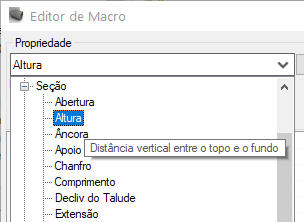

No item Propriedades, escolha uma dentre as diversas propriedades listadas:

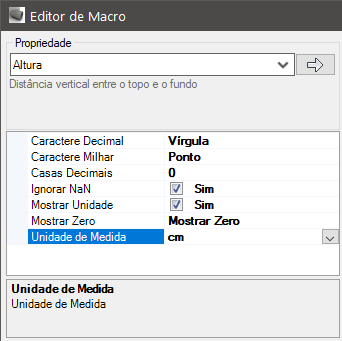

Então, no quadro abaixo dele, escolha as opções de formatação:

Dependendo do tipo de informação provida pela propriedade, você poderá formatar o valor da propriedade da maneira que achar necessário. Existem: textos, inteiros, números reais, grandezas com unidade de medida entre outros.

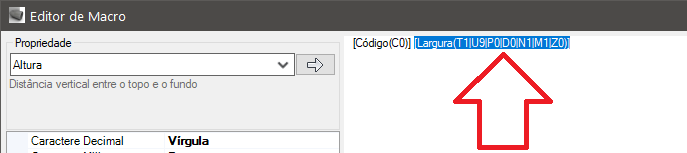

Após configurar as opções, clique o botão ao lado do nome da propriedade, perceba que é inserido no quadro ao lado:

A macro é um texto: [Largura(T1|U9|P0|D0|N1|M1|Z0)], ao clicar este texto, perceba que todo o conteúdo entre os colchetes fica selecionado e a propriedade clicada fica disponível nos quadros da esquerda.

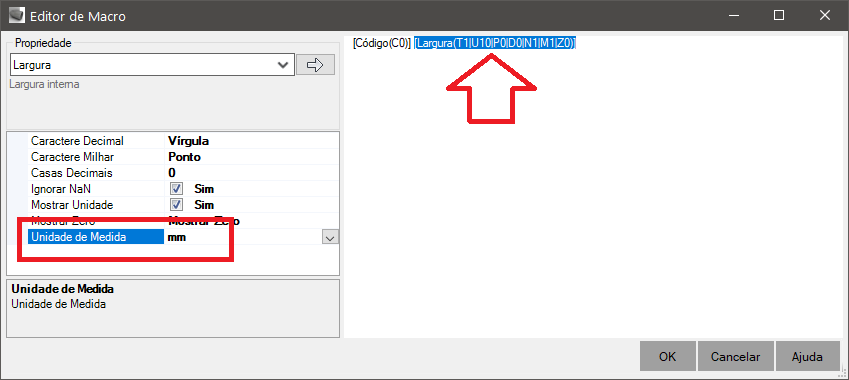

Caso queira editar a formatação de uma macro já inserida, clique a macro no quadro da direita, em seguida altere as propriedades de formatação no quadro inferior da esquerda e então clique o botão novamente. Ele irá substituir a macro inserida no quadro da direita:

No exemplo acima, foi alterada a unidade de medida, que estava em centímetros para milímetros.

Quando o programa precisar desta macro, ele irá ler a propriedade e formatar o valor com as características acima então escrever uma string.
