Dispositivos

Os dispositivos dentro deste programa, são todos os elementos que compões as redes, tais como:

• Poços de visita
• Escadas
• Tubos
• Etc.

Estes dispositivos são classificados em quatro tipos básicos:

1. Dispositivos Pontuais - todo dispositivo que tem somente um ponto de inserção, isto é, para locar este dispositivo, podemos nos referir às coordenadas X, Y, Z de sua posição, ou mesmo estaca/offset em relação ao eixo de referência.
   Normalmente tem dimensões reduzidas, por exemplo: Um poço de visita, caixa de inspeção.
   Eles tem um ponto de inserção, mesmo tendo comprimento, largura e altura.
   Este tipo de dispositivo em geral permite que mais de um dispositivo linear ou longitudinal se conecte a ele, direcionando a este, o fluxo. No entanto, este dispositivo só pode se conectar a um dispositivo linear ou longitudinal de saída. Ainda não há suporte a divisores de fluxo.
2. Dispositivos lineares - todo dispositivo que tem dois pontos de inserção e não possui pontos intermediários.
   Estes pontos são denominados Montante e Jusante.
   São exemplos: Tubos, Descidas, Degraus de Escadas.
   Outra característica importante é que estes dispositivos podem se conectar a montante e a jusante com outros dispositivos pontuais.
   Esta conexão precisa necessariamente corresponder ao sentido do fluxo, isto é, o ponto inicial do dispositivo é o ponto da montante
3. Dispositivos longitudinais - todo dispositivo que possuiu dois pontos de inserção e podem possuir pontos intermediários que modificam sua geometria, tais como sarjetas e canaletas.
   São elementos que tem praticamente as mesmas características dos dispositivos lineares.
4. Dispositivos Conectados - São um tipo especial de dispositivo pontual, que é conectado ao longo dos dispositivos lineares
   Exemplo: em redes de esgoto, seriam as conexões prediais na rede principal

Os dispositivos tem uma série de propriedades que são compartilhadas. Estas propriedades servem para identificar o dispositivo: Nome, Rede, Código, servem para localizar o dispositivo: Estaca, Offset entre muitas outras. Estas propriedades são categorizadas, de forma a organizar as informações.

Os comandos para edição de dispositivos, são:

• SPROPS - para editar as propriedades do dispositivo
• SSTYLES - para editar os estilos dos dispositivos
• SEDITSTYLE - para editar o estilo do dispositivo
• SRULES - para editar as regras do dispositivo
• SRESET - para resetar as regras, estilos ou seção dos dispositivos
• SCONNECT - para conectar dispositivos
• SDISCONNECT - para desconectar dispositivos
• SRECON - para conectar dispositivos na rede
• SSWAP - para trocar a seção típica dos dispositivos
• SSPLIT - para dividir dispositivos lineares
• SJOINDEVICES - para unir dispositivos lineares
• SINTERF - para calcular as interferências
• SADDLABELS - para adicionar label ao dispositivo
• SADJUST - para ajustar a posição de dispositivos
• SSETALIGN - para definir o alinhamento de referência dos dispositivos
• SADDVERTEX - para adicionar vértice ao dispositivo
• SDELVERTEX - para remover vértice do dispositivo

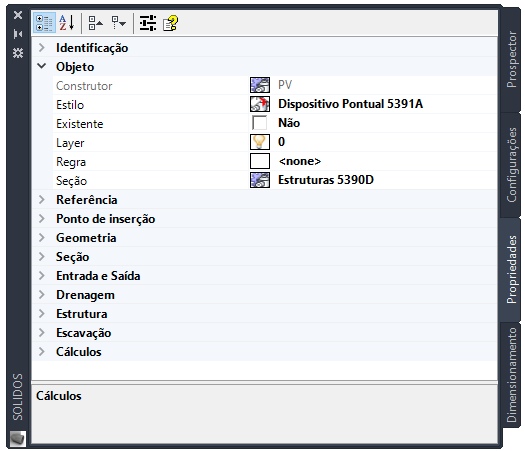

Esta categorização fica evidente no PalletSet do programa, por exemplo, na aba Propriedades:

Note os títulos em negrito, ao lado do botão de expandir () a categoria.
