SRULES

O comando SRULES cria e edita as regras aplicáveis aos dispositivos.

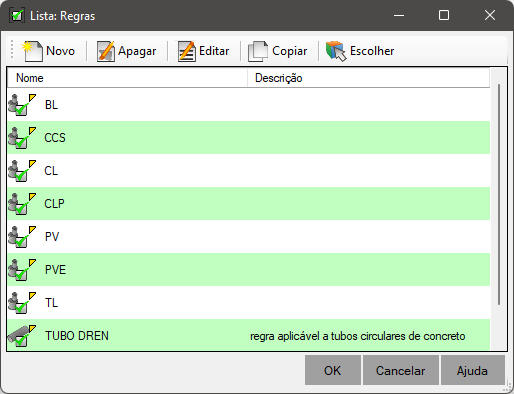

Para usar, chame SRULES na linha de comando, menu, barra de ferramentas ou no Ribbon, escolha a regra que deseja editar:

Nesta tela você pode:

• Novo - Criar uma nova regra

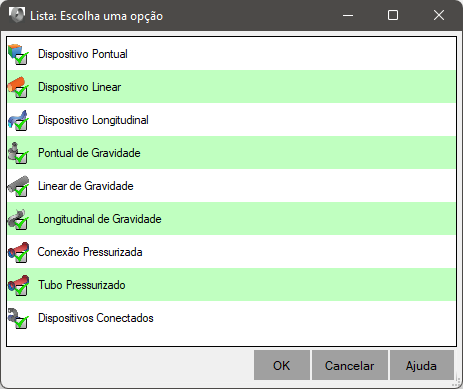

  Ao clicar para criar uma nova regra, será solicitado que escolha para qual tipo de dispositivo:



  Escolha um dos tipos e clique o botão OK
• Apagar - Apagar as regras selecionadas, se não estiverem em uso
• Editar - Editar a regra selecionado
• Copiar - Copiar e editar a regra selecionada
• Escolher - selecione na tela um item que tem a regra que quer editar

Cada regra, é uma coleção de verificações que podem ser feitas no dispositivo. Por exemplo: para um tubo, podemos verificar se o cobrimento está dentro dos valores aceitáveis:

Uma regra precisa ter expressões que possam ser avaliadas e a estas tem de ser atribuído uma prioridade. As prioridades podem ser:

• Crítico - qualquer violação que possa tornar o dispositivo inviável. Por exemplo, cobrimento mínimo em tubos, tubo muito grande conectado no poço de visita, etc
• Aviso - qualquer violação que invalide o cálculo hidráulico, mas não impede o uso do dispositivo.exemplos: velocidade de escoamento elevado, poço de visita muito grande para os tubos conectados, extensão do tubo, etc
• Neutro - para compatibilidade apenas. Se você atribuir Neutro, a regra não terá significado

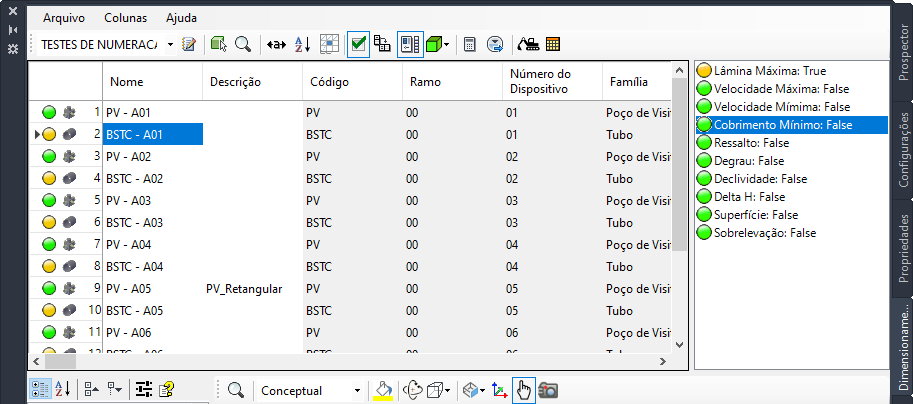

Note que o nome da expressão dentro da regra será mostrada na aba Dimensionamento:

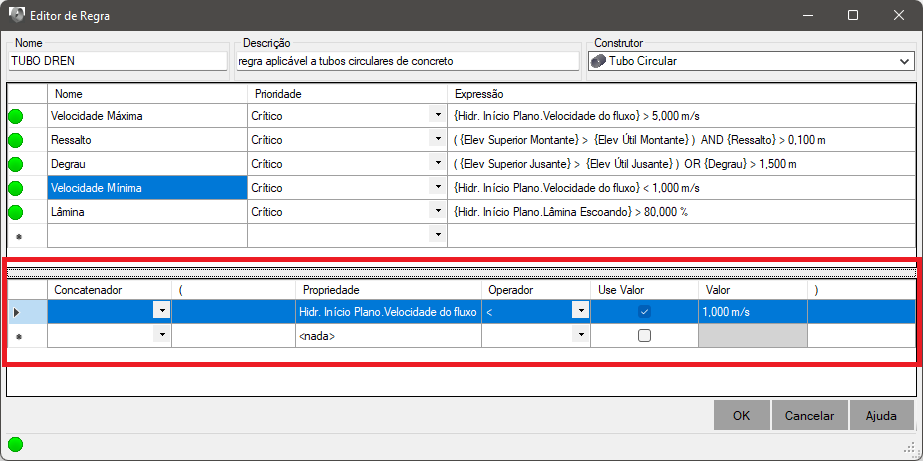

Definido o nome da expressão e sua prioridade, é preciso construir a expressão no segundo quadro:

É muito parecido com o Query Builder dos Point Group do Civil 3D. Adicione linhas e a medida que as insere, configure as colunas:

• Concatenador - concatena uma sub - expressão com outra, criando a lógica da expressão
• ( - para adicionar parênteses, que podem mudar a ordem de execução das sub - expressões

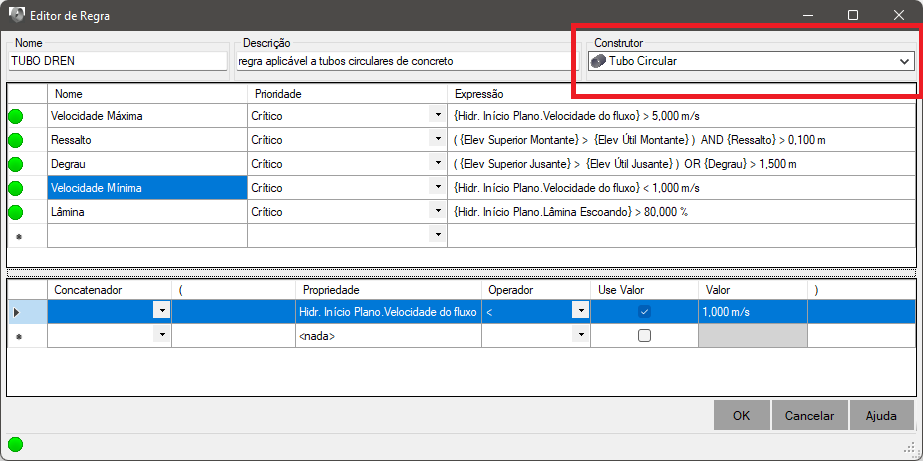

• Propriedade - escolha uma propriedade que possa ser avaliada. Note que, para aparecer propriedades do tubo (diâmetro, cobrimento, etc.) no canto superior direito, escolha o construtor de tubos:

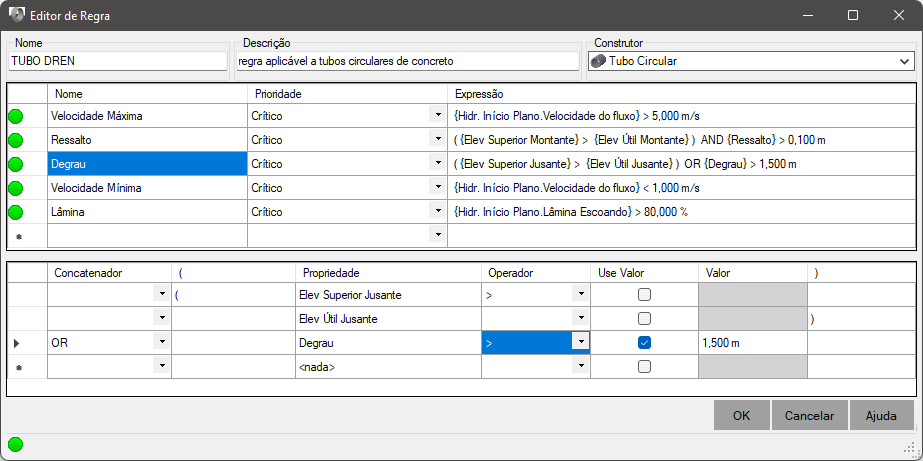

• Operador - é o operador que faz a verificação. Ele compara o valor da propriedade com um valor predefinido, ou outra propriedade de uma linha abaixo ou acima, dependendo de como está configurado.exemplo:




• Use Valor - marque para usar um valor absoluto (número, texto, etc) ou desmarque se irá usar o valor de outra propriedade, como no exemplo acima
• Valor - se a caixa acima está marcada, informe um valor. Note que ele assume a unidade de medida da propriedade selecionada.
• ) - para fechar o parênteses aberto. Note: pode mudar a ordem de execução das sub - expressões

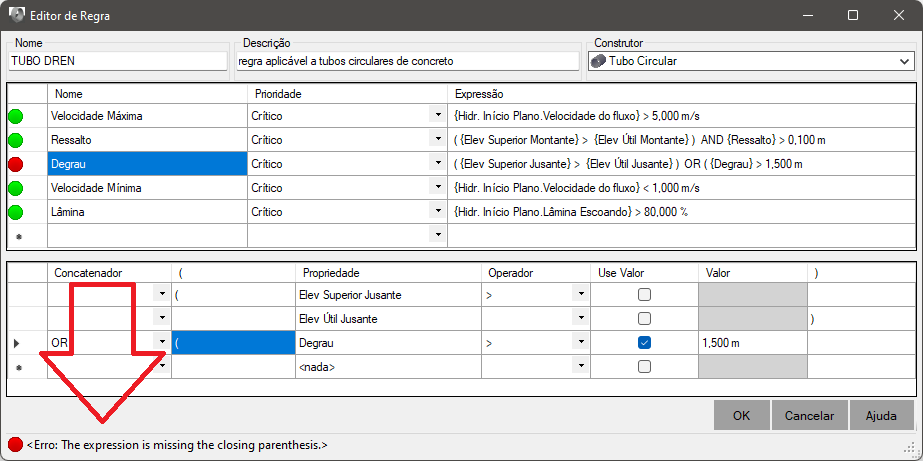

Para que a regra possa ser usada, as expressões finais não podem conter erro. Caso alguma expressão tenha erro, será mostrado no rodapé da tela:

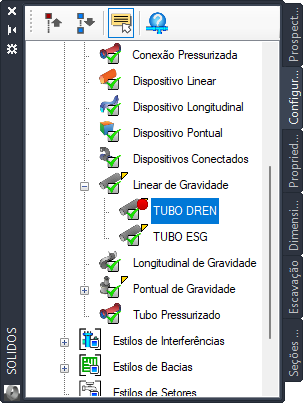

Note, se este ícone estiver verde (), a regra pode ser usada. No entanto isso não quer dizer que algum dispositivo é bem avaliado por ela. Caso a regra tenha problemas, aparecerá com o ícone vermelho:
