Regra de Dispositivo

Uma Regra de Dispositivo, é uma coleção de verificações que podem ser feitas no dispositivo. Estas verificações podem sinalizar o dispositivo nas seguintes situações:

Crítico - uma verificação de que senão for verificada, impede o funcionamento do dispositivo, algo como declividade negativa em um tubo
Aviso - uma verificação que precisa ser considerada, mas que não impede o funcionamento do dispositivo. O cobrimento de um tubo no trecho final, quando está chegando na boca do bueiro, em geral, nao satisfaz o cobrimento mínimo. Mas construtivamente é isso que ocorre, então pode-se ignorar o aviso, após ter sido estudado

Pode-se fazer verificações quanto ao dimensionamento hidráulico:

Velocidade de escoamento deve estar dentro de um intervalo: 1,0 m/s ≥ Velocidade ≥ 5,0 m/s
Note: este é um exemplo. Verifique no órgão regulamentador (prefeitura, etc)
A lâmina do escoamento deve ser inferior a 80 %

Pode-se verificar as condições geométricas do tubo:

O tubo precisa estar conectado a uma estrutura, tal como um PV
A vala escavada precisa ser maior que a largura externa do tubo

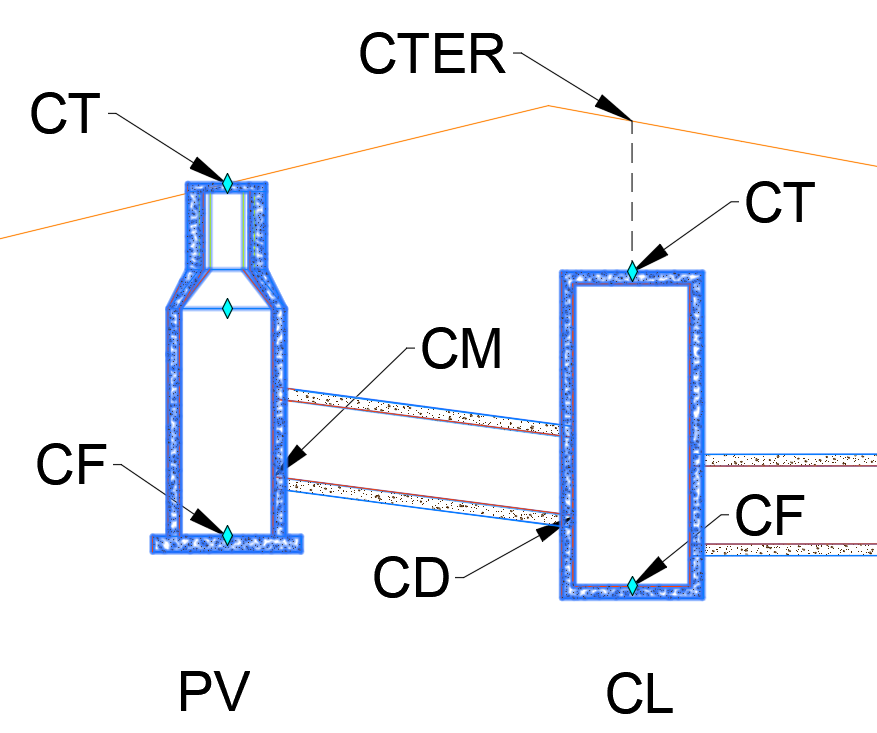

O degrau (Degrau = CD - CFjusante) em relação ao fundo do PV de jusante não deve ser superior 1,5 m
O ressalto (Ressalto = CM - CFmontante) não deve ser superior a 30 cm

As regras também permitem verificar se foram setados:

Alinhamento
Greide
Superfície
Etc....

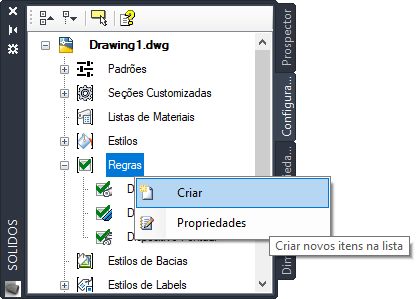

Posto isto, convém verificar quais propriedades devem ser validadas. Para criar uma nova regra, acesse o nó Regras e clique com o botão direito do mouse, em seguida, clique Criar:

Também pode usar o comando SRULES para criar a regra.

Como dito no início, uma regra é uma coleção de verificações. Então ao criar uma verificação, dê um nome adequado:

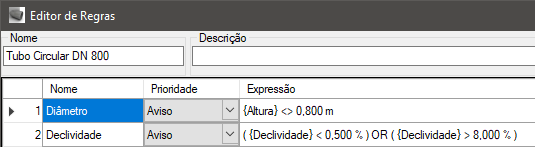

Na expressão acima, a expressão nominada como "Diâmetro" verifica se o tubo em questão tem o diâmetro correto. Isso iria mostrar um aviso na planilha de dimensionamento, caso arbitrássemos esta regra a um tubo, cujo diâmetro não é 800 mm:

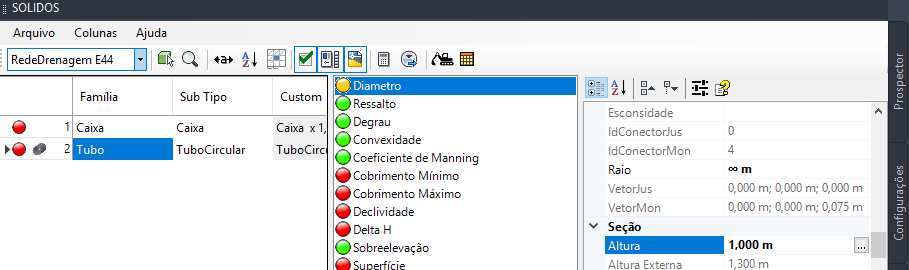

Na planilha de dimensionamento, caso o campo de verificação de regras () estiver habilitado, você verá a(s) expressão(ões) que sinalizam algum problema:

expressão avaliada como FALSO
expressão avaliada como VERDADEIRO e prioridade definido como AVISO
expressão avaliada como VERDADEIRO e prioridade definido como CRÍTICO

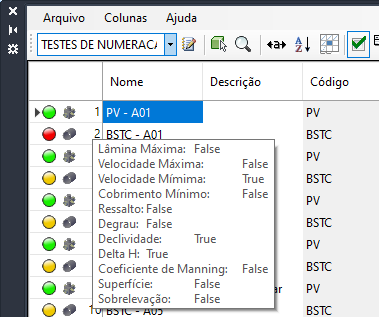

Ainda na planilha, nos cabeçalhos de linhas, você verá ao lado do ícone do dispositivo, a indicação de maior prioridade que aparece no tubo

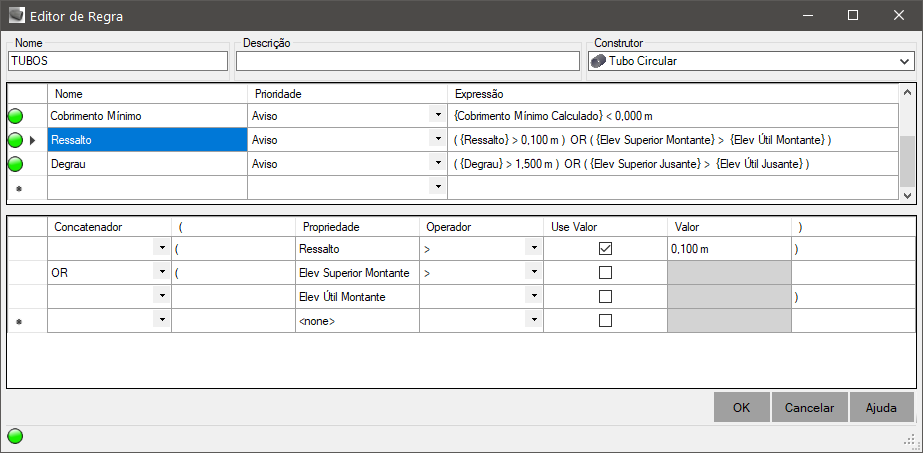

Para construir uma expressão, após ter nomeado a mesma no quadro superior, no quadro inferior, construa a expressão a ser avaliada, preenchendo as colunas:

Concatenador - serve para "aninhar" expressões, usando os operadores NOT, AND e OR
( - insere ou não um parênteses de abertura
Propriedade - insere uma propriedade ao construtor de expressões.
Note, somente as propriedades do tipo de dispositivo selecionado no campo Aplica A, serão listados nesta coluna

Operador - insere um operador lógico:

Operador	Nome
>	Maior que
<	Menor que
≥	Maior ou igual
≤	Menor ou igual
<>	Diferente de
=	Igual a
LIKE	Parecido com

Use Valor - habilita a coluna Valor para edição
Valor - um valor arbitrário, definido pelo usuário. Vai depender do tipo da propriedade escolhida na coluna Propriedade e se está habilitado para usar um valor na coluna Use Valor
) - insere ou não um parênteses de fechamento

Perceba que uma expressão pode ter mais de uma linha no construtor de expressões. Por exemplo:

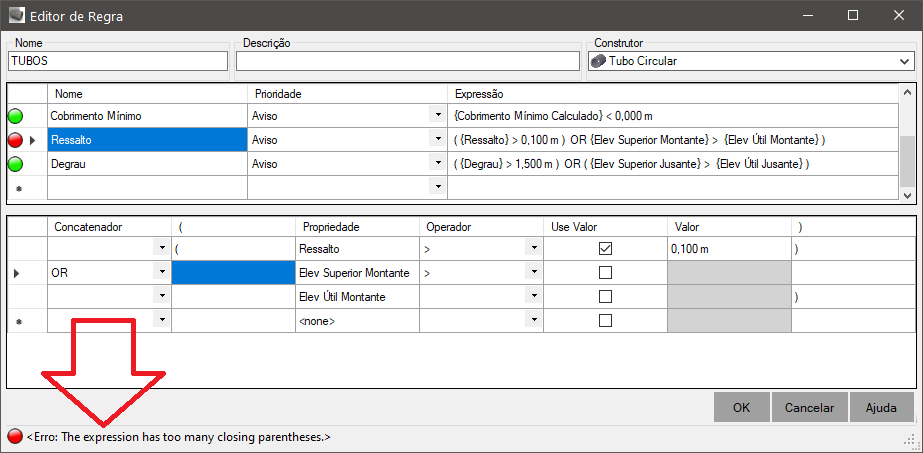

A medida que você vai adicionando elementos ao construtor de expressão, ele mostra uma mensagem no rodapé do construtor, que é o resultado da expressão que você está editando. Assim, se ocorrer um erro, ele será informado:

Note, se a expressão não poder ser avaliada e gerar um erro, na planilha será informado esse erro. Uma expressão só é válida se ela avaliar como:

TRUE
FALSE

Qualquer outro resultado é considerado como erro na sintaxe da expressão.

Quais verificações fazer?

Tubos - além das verificações que o programa já faz:
- Superfície - para o cálculo de descavação, leitura de elevações, cobrimento
Você pode adicionar seguintes regras:
- Declividade - redes que funcionam por gravidade, não podem ter declividade menor ou igual a zero
- Ressalto - distância entre a cota da geratriz interna inferior de montante e a cota de fundo da estrutura de montante do tubo
  Em geral, não é usual ter um ressalto na estrutura para o tubo de saída. Mas pode ser que um valor pequeno, algo como 20 centímetros, seja aceitável
- Degrau - distância entre a cota da geratriz interna inferior de jusante e a cota de fundo da estrutura de jusante do tubo
  Esta é uma verificação que depende mais da estrutura que do tubo, portanto você deve verificar o degrau máximo na estrutura
  No caso do degrau mínimo, sim, você deve configurar para que o programa sinalize degrau negativo, o que indica que o tubo está enterrado em relação à estrutura
- Velocidade Máxima - para redes de drenagem, pode causar o desgaste do tubo. Em geral se limita a velocidade em 5 m/s
- Velocidade Mínima - Em geral se limita a velocidade deve ser superior a 1 m/s, para evitar sedimentação
- Tensão Trativa - Para evitar sedimentação, em geral, 1 Pa
- Cobrimento Máximo - o projeto estrutural do tubo prevê uma altura máxima de aterro sobre ele
- Cobrimento Mínimo - o projeto estrutural do tubo prevê uma carga máxima, que se dissipa no aterro acima do tubo
- Lâmina de Escoamento - para condutos livres, considera-se o valor máximo de 80 %
Estruturas - além das verificações que o programa já faz:
- Elevação na superfície - Indica se tem superfície e se é possível ler a elevação
- Sobreelevação - para o caso de informar valores NaN
Você pode adicionar seguintes regras:
- Maior tubo - sinaliza se tem um tubo muito grande conectado na estrutura
- Conexões - terminal de limpeza de esgoto só deve ter um tubo conectado, bocas de bueiro só podem ter uma entrada ou uma saída
- Degrau - verifique se o degrau do tubo mais alto não causará desgaste na estrutura
- Elevações dos tubos - sinalizando se o tubo está dentro do corpo do poço de visita

Estas são algumas sugestões e você é livre para adicioná-las ou não
