SADDLABELS

O comando SADDLABELS insere labels nos elementos selecionados

Para usar, chame SADDLABELS na linha de comando, menu, barra de ferramentas ou no Ribbon

Os seguintes elementos aceitam labels:

• Dispositivos
• Bacias de contribuição
• Setores de Consumo
• Projeções de dispositivos

Cada item tem seu estilo de label correspondente, que pode ser editado pelo comando SLABELSTYLES.

Por padrão, o comando irá usar os estilos definidos nas propriedades dos nós que contém o elemento que receberá a label:

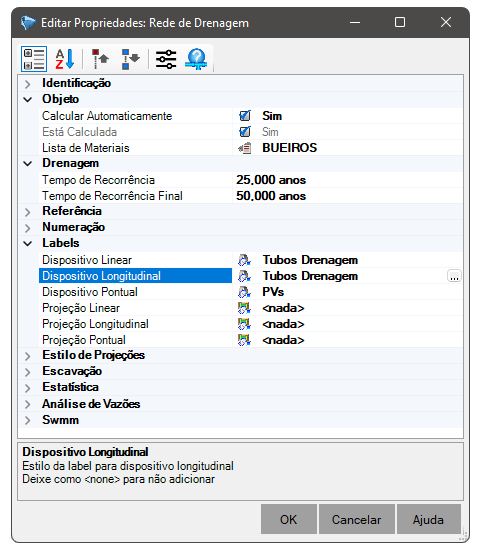

• Dispositivos e projeções, clique as propriedades da rede:

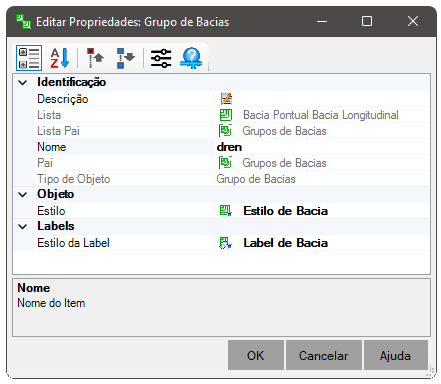

• Bacias, clique as propriedades do grupo de bacia:

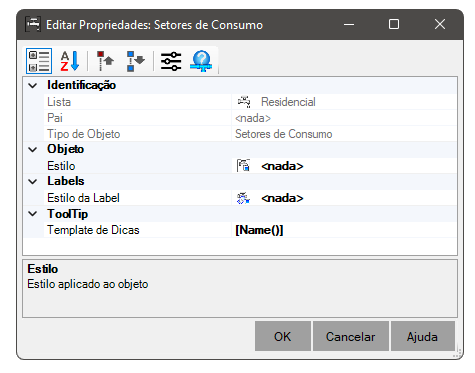

• Setores de consumo, clique as propriedades do nó Setores de Consumo:

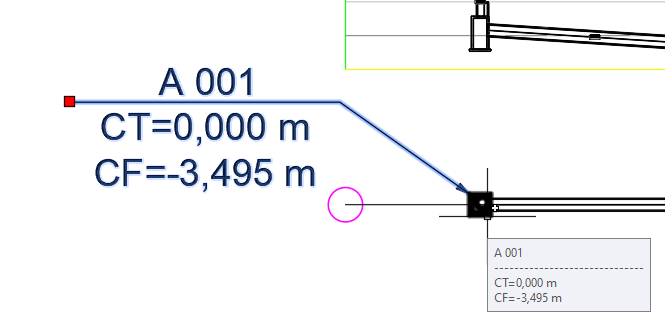

Uma label, ou rótulo permite que qualquer informação associada ao item possa ser mostrada em forma de texto, com uma linha de chamada. Também permite construções de desenhos simples para melhorar a visualização, adicionando alem de texto, linhas e blocos ao rótulo. Em desenhos muito "poluídos", pode-se adicionar um fundo ao texto, que fica por cima do "lixo", deixando o texto em destaque, algo como:

Para saber mais, veja o tópico Toolspace / Configurações / Estilo de Label

Após a label ter sido inserida, é possível editar o estilo, ou mesmo substituir o estilo associado a ela. Clique o dispositivo, então clique o menu de contexto e clique:

• Editar Propriedades (SPROPS) - para editar as propriedades da label
• Editar Estilo (SEDITSTYLE) - para editar as propriedades do estilo da label
