Projeção de Dispositivo

Uma projeção de dispositivo é uma visualização em perfil ou seção deste. Esta visualização precisa ser desenhada sobre um ProfileView ou uma SectionView.

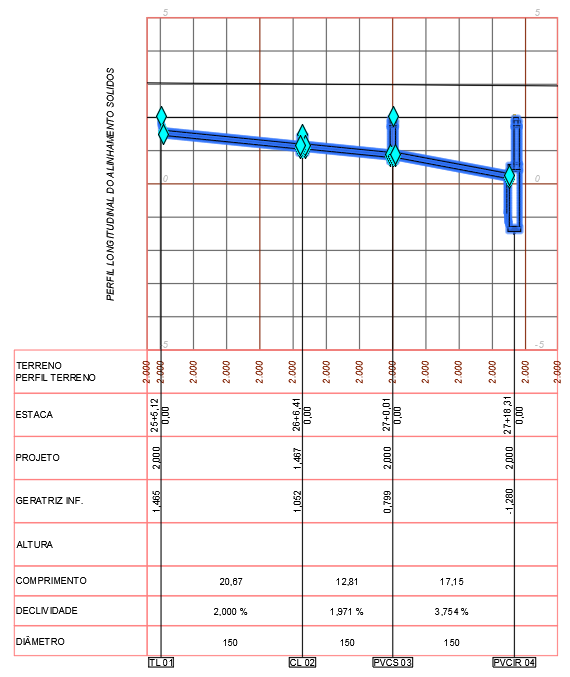

Um exemplo de projeção em perfil, de uma rede de esgoto:

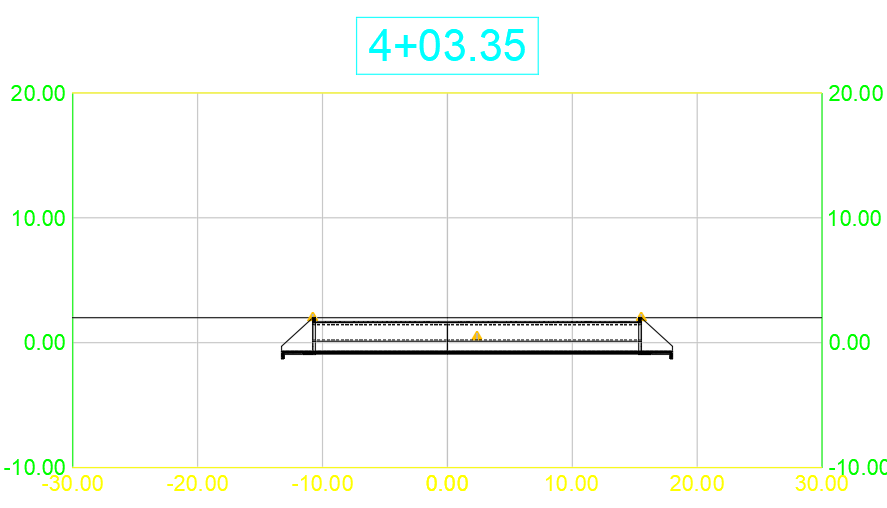

Outro exemplo, de um bueiro simples:

Note: Os dispositivos são representados conforme o estilo aplicado. Neste estilo, você pode marcar quais itens/layers devem aparecer:

• Contorno externo
• Hachuras
• Linhas Centrais
• Linhas Internas
• Linhas Externas
• Sólido 3D

Importante: a projeção não é como a do PipeNetwork. Ela depende da posição do alinhamento ou Sample Line.

Na projeção do dispositivo, você poderá ainda visualizar alguns Grip Points, para editar a elevação do ponto de inserção, elevação do fundo do dispositivo ou aquilo que o modelo incluir para edição em perfil/seção.

A projeção tem as seguintes propriedades:

• Identificação
  • Nome - Nome do dispositivo
    Note: renomear a projeção implica em renomear o dispositivo
  • Descrição - Descrição do dispositivo
    As vezes é preciso fazer algum tipo de anotação sobre o dispositivo, informando alguma coisa que não tem uma propriedade específica para tal, por exemplo: uma ala pode estar assoreada e esta informação é relevante no projeto
  • Lista Pai - Nome do dispositivo associado a esta projeção
• Objeto
  • Estilo - nome do estilo em que a projeção está desenhada
  • Layer - nome da layer em que a projeção está desenhada
  • Rede - nome da rede a qual o dispositivo desta projeção pertence
  • View - nome do Profile View ou Section View em que a projeção está desenhada
  • Projeção Simples - Indica se a projeção do dispositivo será desdobrada caso o eixo faça curvas
    Dispositivos longitudinais que fazem curvas são melhor representado dividindo-o em segmentos que depois são retificados na view
  • Lado da Projeção - Lado para o qual o observador olha quando posicionado no eixo do plano de corte

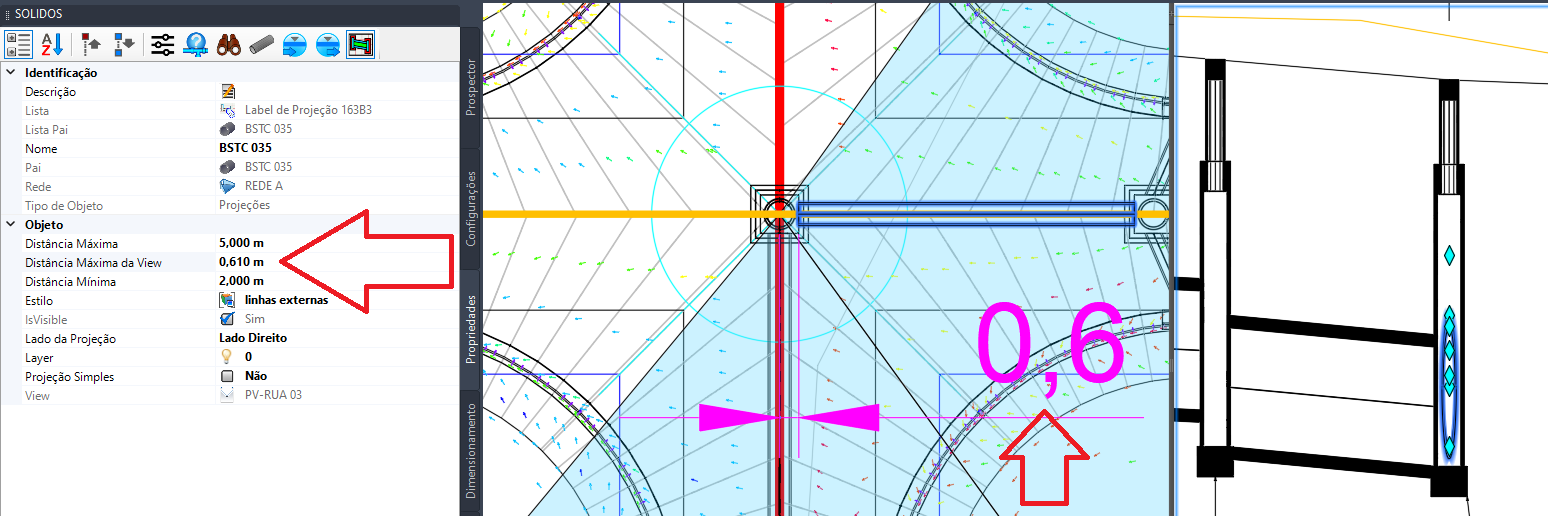

    Se o dispositivo estiver do lado direito do alinhamento, sem cruzar com ele, caso a projeção seja definida pro lado esquerdo, ela não será visível. Obviamente também depende do estilo da projeção. No desenho abaixo, o tubo selecionado na janela esquerda, está projetado no ProfileView da janela direita, mas não cruza com o alinhamento vermelho, que tem sentido sul-norte. Então a projeção só é visível para o observador que estiver posicionado no cruzamento de ruas olhando para a direita
  • Distância Máxima da View - distância máxima da view até onde o dispositivo é representado
    Acima desse valor, a projeção não é desenhada
    Observe o desenho abaixo:

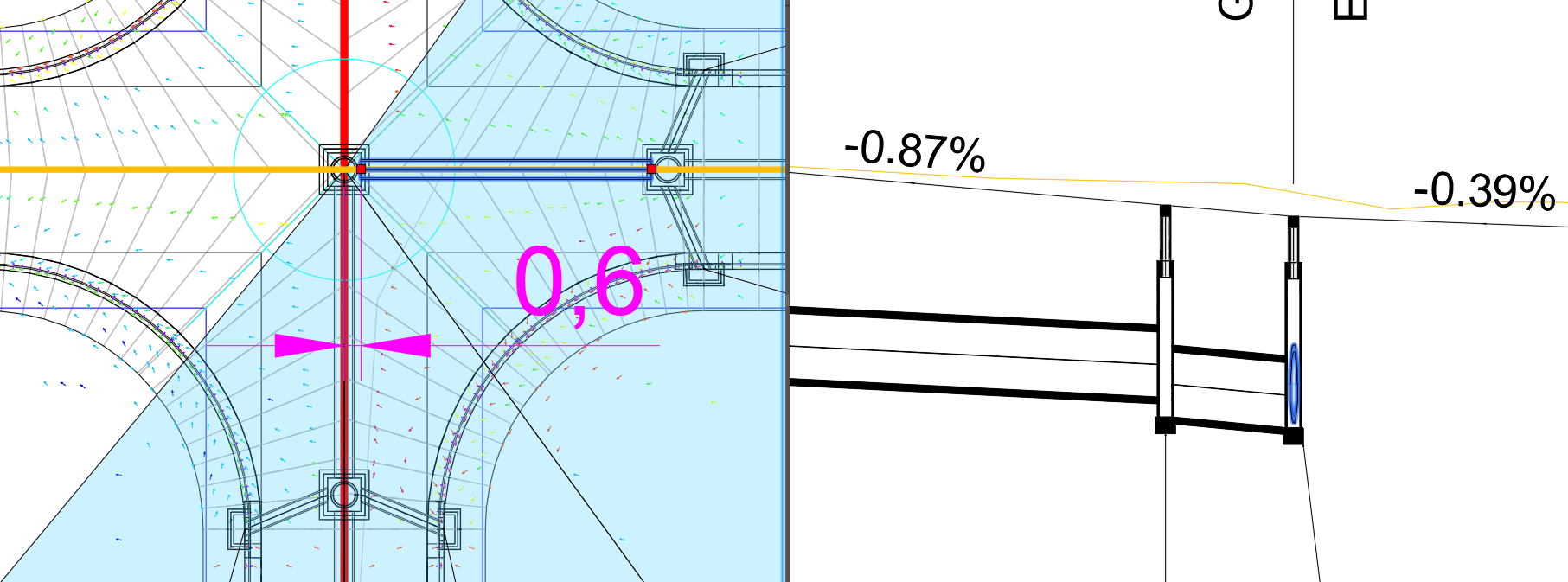

    Em vermelho, na janela esquerda,  temos o eixo da rua e na janela da direita temos o ProfileView deste eixo. O tubo selecionado na planta é projetado nesta view, sendo considerada uma distância máxima de 0,61, que é ligeiramente maior que a semilargura do poço de visita (0,60):

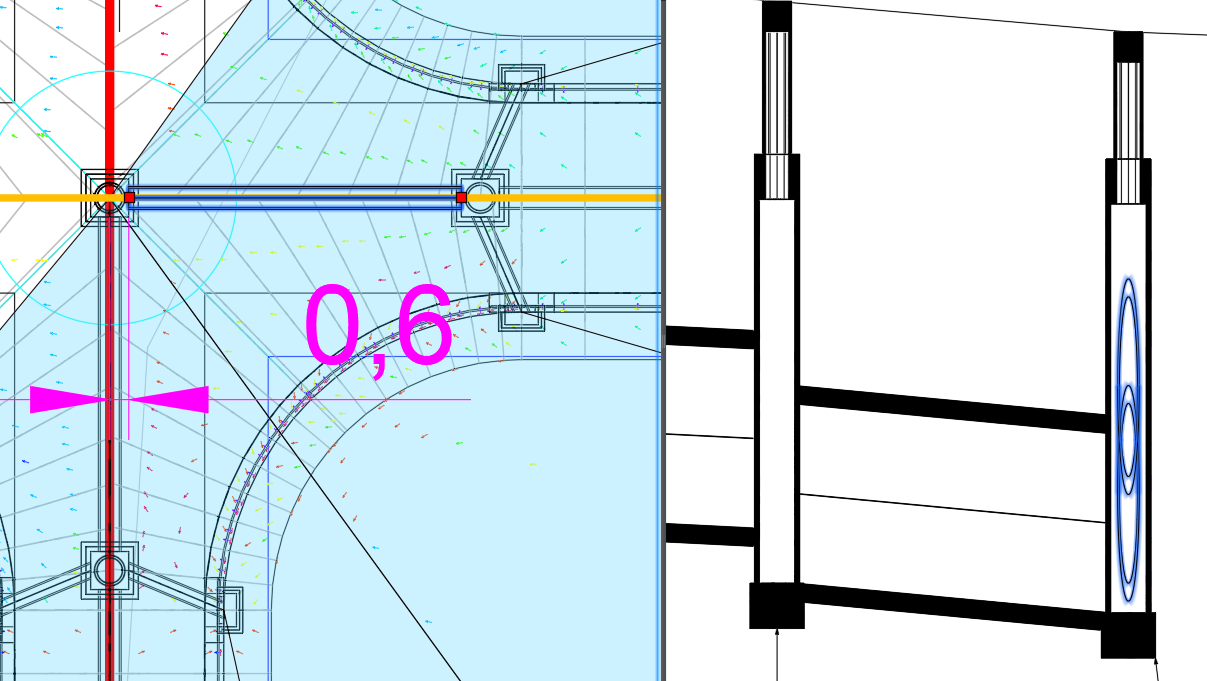

    Note que a projeção do tubo desenhado na horizontal será representado numa seção transversal em relação ao alinhamento vermelho, enquanto que o tubo desenhado na vertical no quadro da esquerda, é representando em corte longitudinal no ProfileView. Se não limitarmos a distância máxima, irá representar desta forma no ProfileView:


    Observe a projeção do tubo selecionado. Agora vemos a face próxima e a face distante da view "sobrepostas".

Os comandos para edição de projeções, são:

• SPROJECTION - cria a projeção dos dispositivos selecionados
• SPATHPROF - cria a projeção dos dispositivos contidos num caminho entre dois dispositivos
• SPROPS - para editar as propriedades da projeção
• SPROPSDISP - para editar as propriedades do dispositivo que gera a projeção
• SVIEWPROJECTIONS - para editar as projeções de um ProfileView ou SectionView
