Estilo de Projeção de Dispositivo

O Estilo de Projeção de Dispositivo se aplicam às projeções de dispositivos:

Uma projeção e gerada ao fazer um plano de corte no sólido composto (quando o dispositivo expõe mais de um sólido, eles são mesclados, gerando apenas um sólido composto). Este plano será aquele que representa a Section View ou Profile View em que o dispositivo está sendo projetado

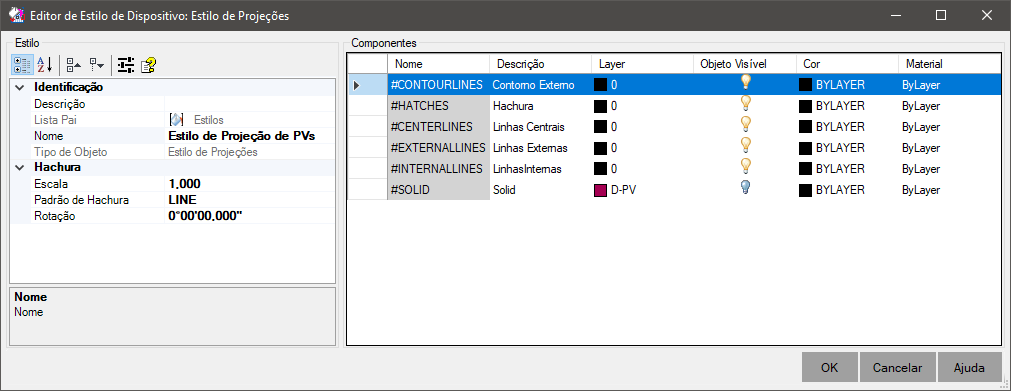

Estes estilos tem as seguintes propriedades:

• Identificação
  • Nome - nome do estilo
    Recomenda-se dar nomes que associem ao tipo ou subtipo do dispositivo, para o caso de se usar um estilo diferente para cada tipo/subtipo
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição - descrição do estilo
    Use no caso de precisar "explicar" o uso do estilo no seu template
• Hachura
  • Padrão da Hachura - nome do padrão da hachura
  • Escala - escala de desenho da hachura
  • Rotação da Hachura - rotação em relação ao eixo X para o padrão da hachura

O estilo de projeção do dispositivo contem os seguintes componentes básicos, que aparecem no quadro Componentes:

• Sólido - configurações para desenhar o sólido do dispositivo
• Contorno Externo - configurações para desenhar o contorno externo
• Linhas Centrais - configurações para desenhar as linhas centrais
• Linhas Internas - configurações para desenhar as linhas internas
• Linhas Externas - configurações para desenhar as linhas externas
• hachuras - configurações para desenhar as hachuras do plano de corte

No quadro Componentes, configure as colunas para cada componente do dispositivo:

• Nome - nome do componente
• Layer - layer em que o componente deve ser desenhado no model space
• Objeto Visível - indica se o componente deve ser desenhado ou não
  Note: é diferente de ligar/desligar o layer. O componente fará parte ou não da definição do dispositivo
• Cor - cor em que o componente será desenhado
• Material - material a a ser aplicado ao componente quando este é renderizado
• Descrição - descrição associada ao componente
  Use para dar contexto

Para editar a cor, estilo de linha, etc, clique o botão direito do mouse sobre a célula e para renomear o layer, clique a célula do nome e edite o seu conteúdo. Observe as normas de nomenclatura de layers do AutoCAD, evitando o uso de caracteres inválidos.
