Solids Builder - Ponto Perfil

Ponto Perfil - cria um Grip Point no ponto informado que só aparece na projeção em perfil do dispositivo que só se movimenta na vertical

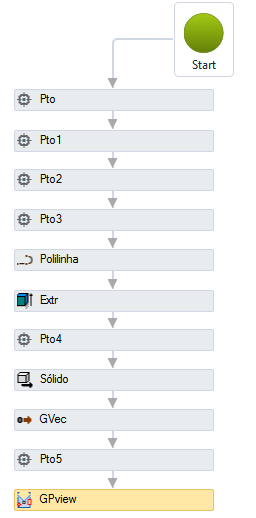

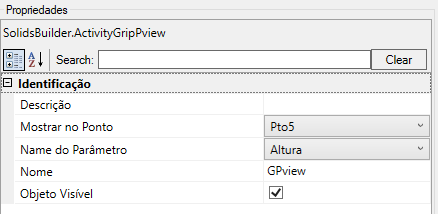

A atividade Ponto Perfil tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Mostrar no Ponto - indica o ponto onde o grip irá aparecer
  • Aumenta Para Cima - indica se o valor da propriedade é incrementada ao arrastar o grip point para cima
    Se estiver desmarcada, o valor da propriedade irá aumentar ao esticar para baixo
  • Nome do Parâmetro - nome do parâmetro que será modificado ao arrastar o Grip Point

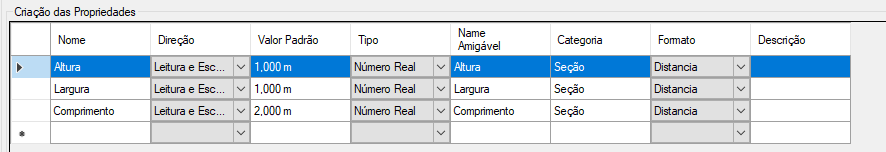

    Note, como esta atividade modifica um valor numérico, este deve ser uma propriedade do dispositivo em si, sendo assim, esse valor deve aparecer na lista de Criação de Propriedades:

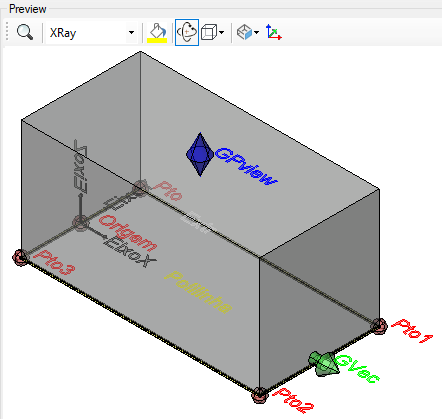

  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

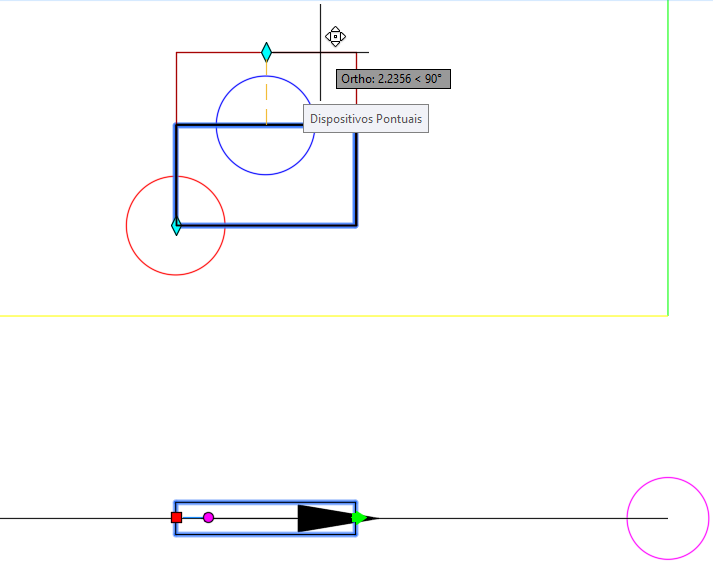

No perfil, o Ponto Perfil, pode ser movido apenas na vertical:
