Solids Builder - Pontos

Pontos são as geometrias mais básicas que se podem desenhar. Eles serão usados para criar geometrias mais complexas. Existem as seguintes atividades que criam pontos:

• Ponto (XYZ) - cria pontos baseado em suas coordenadas X, Y, Z absolutas ou em relação a outro ponto conhecido
• Ponto (Distância/Ângulo) - cria um ponto a partir de um ponto conhecido, dada uma distância horizontal, um ângulo no sentido anti-horário com início no eixo X e uma diferença de cota
• Ponto na Curva - calcula um ponto que esteja em uma curva
• Ponto/Convexidade - cria um ponto 2D que possui a propriedade Convexidade, para criação de polilinhas com arcos
• Ponto/Convexidade (raio) -cria um ponto 2D que possui a propriedade Convexidade, para criar polilinhas com arcos, dado o raio
• Interseção (4 pontos) - calcula a interseção entre duas retas que passam pelos pontos especificados
• Interseção de Linhas - calcula a interseção entre duas retas
• Calcular Target - calcula um ponto numa curva baseado num eixo de referência

Propriedades (para serem usados nas expressões VB)

• X - ordenada X, número real
• Y - ordenada Y, número real
• Z - ordenada Z, número real

Métodos (para serem usados nas expressões VB):

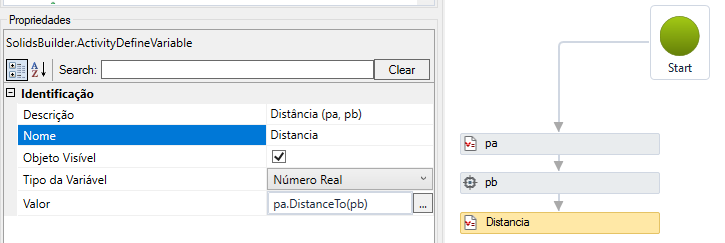

• DistanceTo - calcula a distância 3D até outro ponto
  distância = PT1.DistanceTo(PT2)
  onde PT1 e PT2 são pontos e a distância será um número real


• Distance2D - calcula a distância 2D até outro ponto
  distância = PT1.DistanceTo(PT2)
  onde PT1 e PT2 são pontos e a distância será um número real

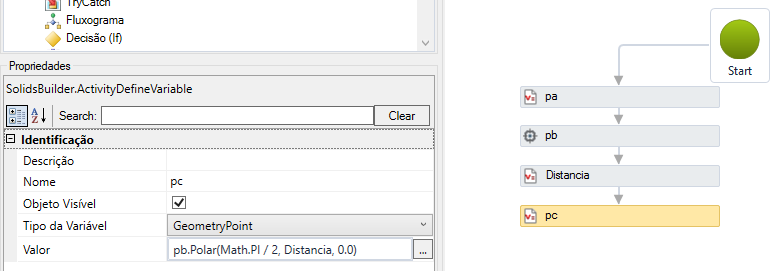

• Polar - calcula um ponto dados ângulo, distância e uma diferença de elevação
  PT2 = PT1. Polar(angulo, distância, deltaz)
  onde PT1 e PT2 são pontos
  ângulo em radianos
  distância e deltaz são números reais

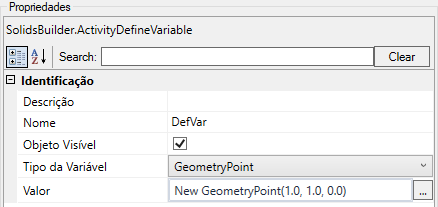

• New - cria uma nova instância de um ponto
  pt = New GeometryPoint(x, y, z)
  Onde x, y, z são números reais


• CompareTo compara o ponto a outro objeto
  valor = pt.compareTo(obj)
  Onde:
  pt, é um ponto
  obj, é qualquer coisa
  valor será um número inteiro:
  • 0, indica obj é um ponto nas mesmas coordenadas que pt
  • - 1, indica que obj não é um ponto
  • 1, indica que obj é um ponto, mas não coincide com pt
• Add - adiciona um deslocamento (vetor) ao ponto e cria outro ponto
  pb = pa. Add(vetor)
  Onde:
  pa e pb são pontos
  vetor é um vetor
