Solids Builder - Calcular Target

Calcular Target - calcula um ponto sobre uma Curva de referência e um ponto alvo noutra curva:

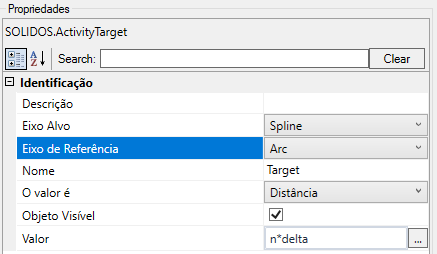

A atividade Calcular Target tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Eixo de Referência - Indica qual curva será usada para calcular o ponto base
  • Eixo de Alvo - Indica qual curva será usada para calcular o ponto alvo
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • O Valor é - indica que tipo de valor é fornecido para calcular o ponto, pode ser:
    • Distância - distância 3D sobre a linha, a contar do início desta. O exemplo acima, usei uma expressão VB:
      Linha. Length / 2

    • Distância 2D - Funciona de maneira semelhante a opção Distância só que a distância é contabilizada na projeção da curva no plano XY
    • Parâmetro - é um número, cuja parte inteira se refere ao número do vértice e a parte fracionária refere-se ao percentual do segmento subsequente a este vértice
      numa polilinha, o parâmetro 1.55 seria no segundo segmento (o primeiro segmento tem índice ZERO), contando 55% do comprimento dele:
    • Ponto - um outro ponto, não necessariamente sobre a curva
      Será calculado o ponto mais próximo à curva

  • Valor - uma expressão VB que fornece valor para calcular o ponto na curva
    Observe o campo 'O valor é'. A expressão precisa retornar o mesmo tipo de dado

Após o ponto ter sido calculado, é possível obter as seguintes propriedades:

• IsValid - um valor verdadeiro/falso (Boolean) que indica se o ponto base (BasePoint) e o ponto alvo (TargetPoint) puderam calculados
• BasePoint - um ponto sobre a curva de referência
• TargetPoint - um ponto sobre a curva alvo
• Offset - a distância no plano XY entre o BasePoint e o TargetPoint, medido na perpendicular ao vetor tangente a projeção no plano XY da curva de referência
  Um valor positivo, indica que o TargetPoint está a direita do eixo de referência
  Um valor negativo, indica que o TargetPoint está a esquerda do eixo de referência
• DeltaElevation - a distância vertical entre o BasePoint e o TargetPoint
  DeltaElevation = TargetPoint.Z - BasePoint.Z
  Um valor positivo, indica que o TargetPoint está acima do eixo de referência
  Um valor negativo, indica que o TargetPoint está a abaixo do eixo de referência

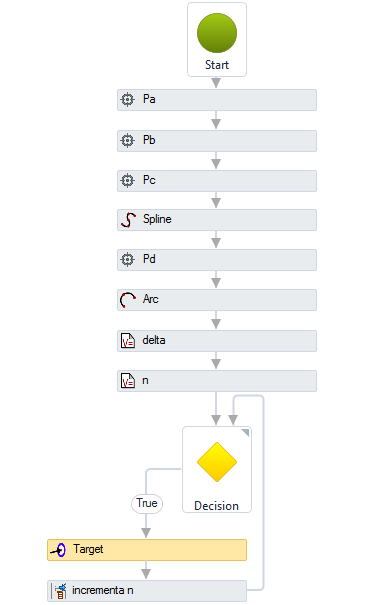

Um exemplo do uso desta ferramenta:

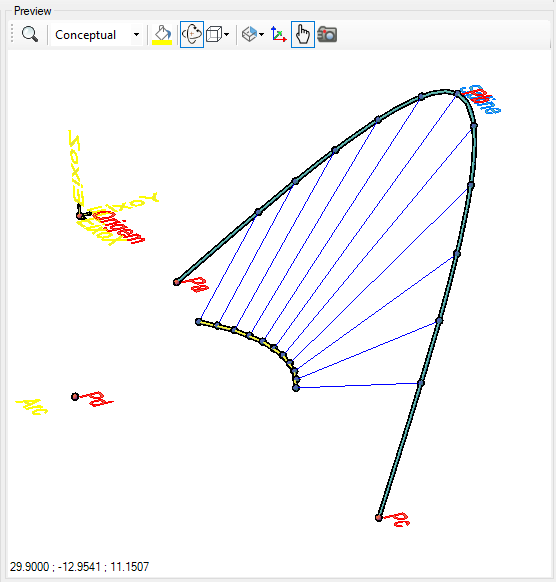

Na imagem acima, o arco amarelo está no plano XY, enquanto a Spline é tridimensional

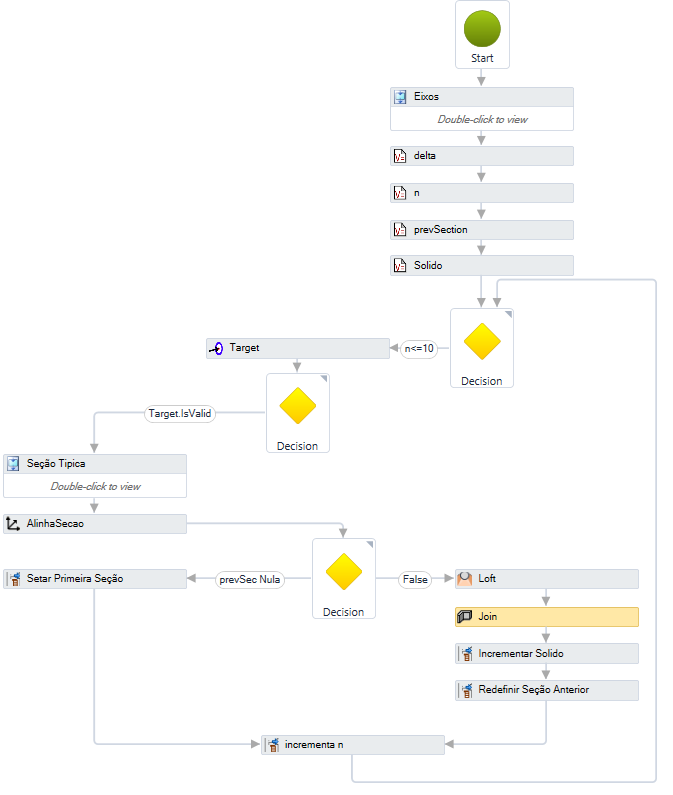

Para modelar um sólido como se fosse um corredor do Civil 3D, deve-se criar um looping, que calcule várias seções ao longo do eixo de referência e usar a ferramenta Transição ente elas. Considere este exemplo:

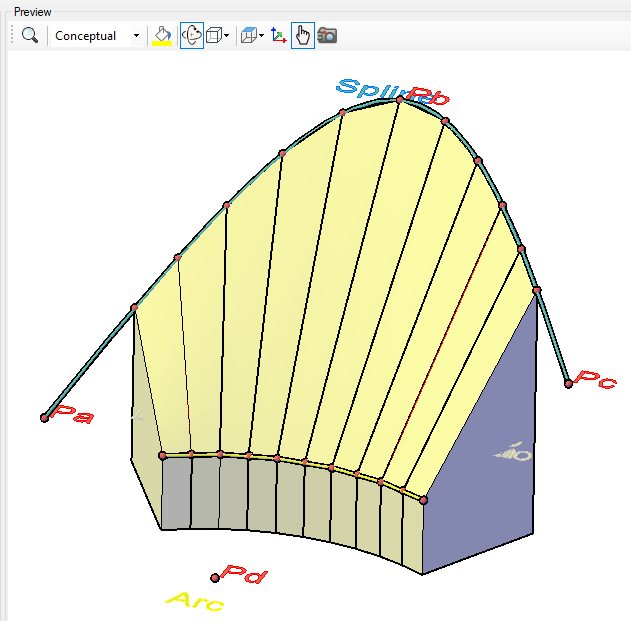

O fluxo executa o sólido abaixo:

O fluxo executa:

1. Cria um eixo de referência (Arc)
2. Cria um eixo alvo (Spline)
3. Inicializa as variáveis:
   • delta = Arc.length / 10
   • n = 0
   • prevSection = Nothing
   • Solido = Nothing
4. Se n ≤ 10, executa:
   1. Calcula o Target:
      1. Calcula o ponto base na curva Arc
      2. Calcula o ponto alvo na curva Spline
   2. Cria uma seção típica, que usa o valor de Target.Offset e Target.DeltaElevation
   3. Alinha a seção típica no ponto Target.BasePoint e cria a curva AlinhaSecao
   4. Testa se a prevSection é nula e:
      • Se é nula, define: prevSection = AlinhaSecao
      • Se a prevSevtion existe, então:
        1. Cria a transição Loft entre prevSection e AlinhaSecao
        2. Junta a variável Solido com a transição Loft, criando o Join
        3. Adiciona o Join na variável Solido
        4. Define prevSection = AlinhaSecao (pra usar no próximo looping)
   5. Incrementa n, fazendo n= n + 1
5. Retorna ao passo 4

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos, além as propriedades listadas acima

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
