Solids Builder - Curvas

Curvas são as geometrias auxiliares para desenhar geometrias mais complexas. Existem as seguintes atividades que criam curvas:

• Círculo - cria um círculo com raio, centro e vetor normal
• Arco - desenha um arco, dado centro, raio, ângulo inicial e final
• Arco por Pontos - desenha um arco, dados 3 pontos
• Elipse - desenha uma elipse, dado centro, raio maior, raio menor, vetor do raio maior, ângulo inicial e final
• Linha - cria uma linha que passa por dois pontos
• Polilinha - cria uma polilinha 2D que contem a lista de pontos selecionados
• Retângulo - cria retângulo no ponto e direção informados
• Polilinha 3D - cria uma polilinha 3D com opção de arredondamento dos vértices (como um arame)
• Arco 3D - cria um setor de hélice com início, fim e convexidade
• Offset - cria uma curva offset de outra curva (linha, polilinha, círculo)
• Juntar Linhas - junta linhas, arcos e polilinhas que tenham início e fim coincidentes
• Cortar Linhas - Corta uma linha, como o comando TRIM do AutoCAD
• Spline - cria uma spline 3D

Propriedades (para usar nas expressões VB)

• StartPoint - ponto inicial da curva ( ponto)
• EndPoint - ponto final da curva ( ponto)
• Length2D - comprimento da curva projetada no plano XY (a curva provavelmente será deformada, logo seu perímetro será diferente do perímetro 3D da curva)
• Length - perímetro 3D, ou comprimento real da curva, número real
• EndParam - parâmetro final da curva, número real
• StartParam - Parâmetro inicial, número real

Métodos (para usar nas expressões VB)

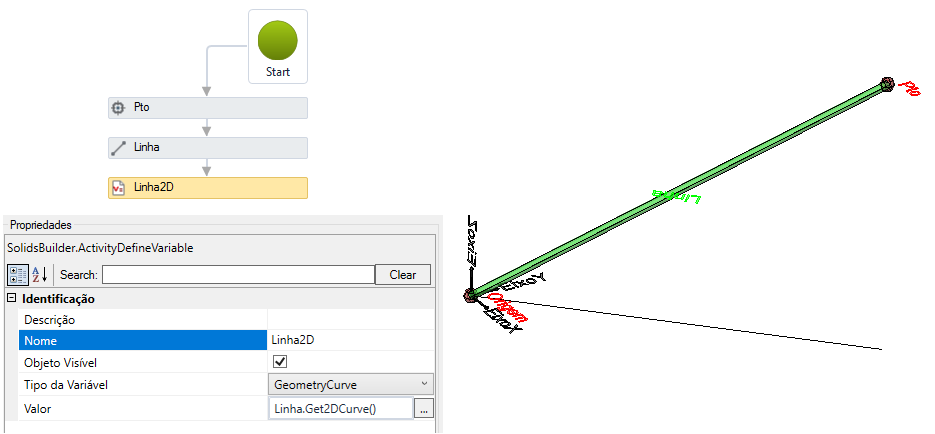

• Get2dCurve() - cria uma curva 2D no plano XY


• GetPointAtDist - calcula um ponto sobre a curva, dado uma distância a percorrer desde o início, tal como Ponto na Curva
  pt = curva.GetPointAtDist(distância)
  Onde:
  pt será um Ponto
  distância é um número real


• GetPointAtParameter - calcula um ponto sobre a curva, dado um parâmetro
  pt = curva.GetPointAtParameter(param)
  Onde:
  pt será um Ponto
  param é um número real
• GetClosestPointTo - calcula um ponto (pt) sobre a curva que seja o mais próximo do ponto informado (pinf)
  pt = curva.GetClosestPointTo(pinf)
  Onde:
  pt e pinf serão um Ponto
• GetDistAtPoint - calcula a distância 3D percorrida na curva até encontrar o ponto informado
  distância = curva.GetDistAtPoint (pt)
  Onde:
  pt é um Ponto
  distância será um numero real
• GetFirstDerivative - calcula o vetor tangente à curva
  vetor = curva.GetFirstDerivative (arg)
  Onde:
  arg é um Ponto, ou o parâmetro (número real)
  vetor será um vetor
• ReverseCurve - retorna uma curva de sentido oposto
  curvaReversa = curva.ReverseCurve()
  Onde:
  curva e curvaReversa são curvas
