Solids Builder - Cortar Linhas

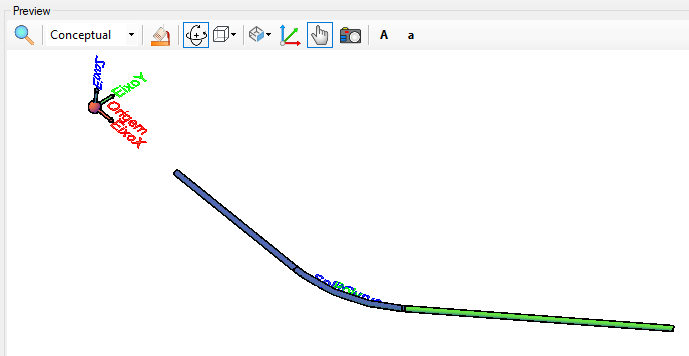

Cortar Linhas - corta polilinhas, linha, arcos em um ponto, parâmetro ou distâncias predeterminados:

Note, o ponto onde ocorre o corte tem de estar sobre a curva, caso contrário, um erro irá ocorrer interrompendo a execução do modelo

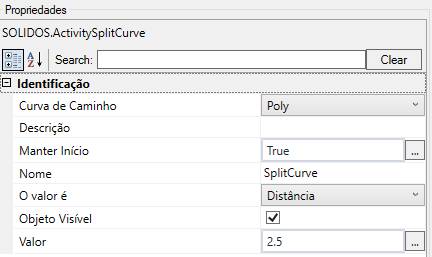

A atividade Cortar Linhas tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Curva de Caminho - nome da curva a ser cortada
  • Manter Início - Indica se é o início da curva que deve ser mantido
    • True - mantém o início da curva
    • False - mantém o final da curva
  • Objeto Visível - indica se a geometria deve ou não ser desenhada no preview
  • O Valor é - indica que tipo de valor é fornecido para calcular o ponto, pode ser:

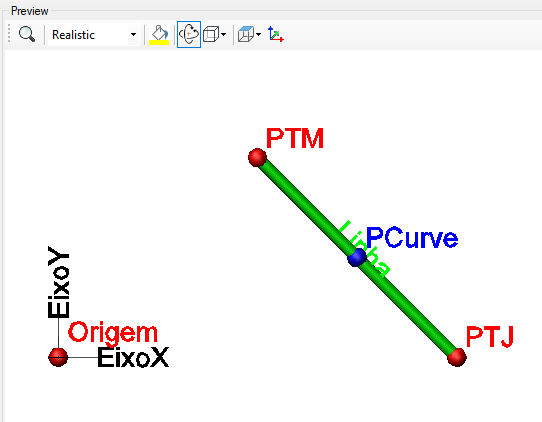

    • Distância - distância 3D sobre a linha, a contar do início desta. O exemplo acima, usei uma expressão VB:
      Linha.Length / 2

    • Distância 2D - Funciona de maneira semelhante a opção Distância só que a distância é contabilizada na projeção da curva no plano XY

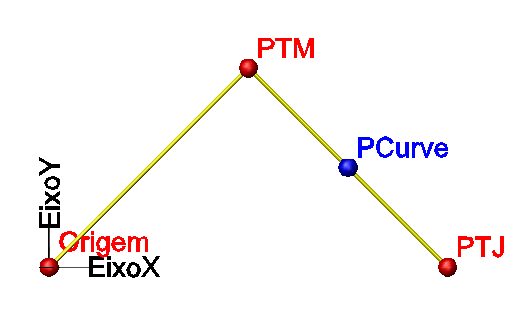

    • Parâmetro - é um número, cuja parte inteira se refere ao número do vértice e a parte fracionária refere-se ao percentual do segmento subsequente a este vértice
      numa polilinha, o parâmetro 1.55 seria no segundo segmento (o primeiro segmento tem índice ZERO), contando 55% do comprimento dele:

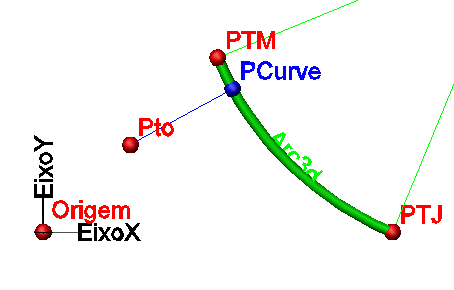

    • Ponto - um outro ponto, não necessariamente sobre a curva
      Será calculado o ponto mais próximo à curva

  • Valor - uma expressão VB que fornece valor para calcular o ponto na curva

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das curvas

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
