No preview do Solids Builder, vemos as atividades em ação. A medida que elas são inseridas ao Designer, novas geometrias aparecem.

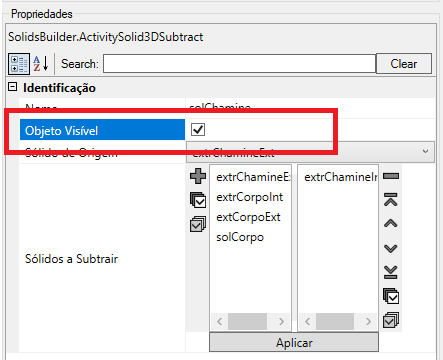

Todas as atividades que desenham podem ser desligadas no preview. Selecione ela e no quadro de propriedades da atividade, desmarque a caixa Objeto Visível

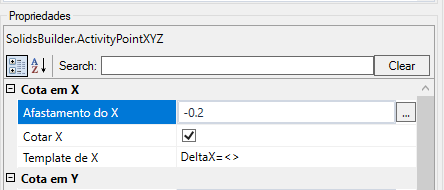

A maioria das atividades permitem adicionar dimensões que ficam visíveis ou não, dependendo das configurações feitas na atividade:

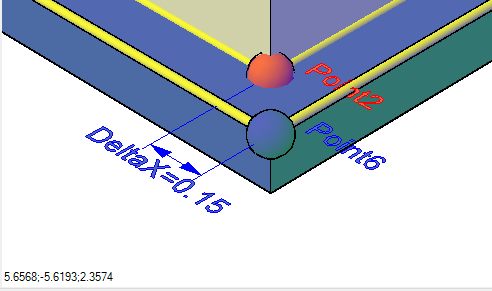

Mostra algo assim:
Note, a aparência do preview não é o que efetivamente é desenhado depois no projeto.
Neste, são desenhadas apenas os sólidos 3d que foram expostos
com a atividade
Expor Sólido.

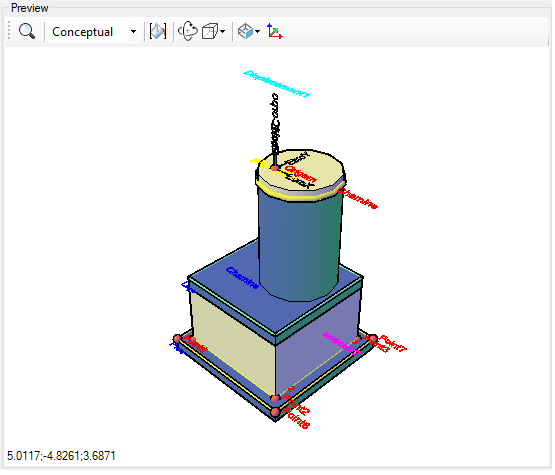

É possível mudar a aparência e controlar o preview nos botões que estão no topo do painel:
Zoom - zoom em toda a extensão desenhada
Cor do fundo - muda a cor do fundo
Orbit - habilita/desabilita o zoom orbital
Projeção - alterna entre projeção e perspectiva
Direção - alterna o ponto de vista (topo, esquerdo, sudoeste...)
Ucs - habilita/desabilita a representação do ícone do UCS (experimental)
Snapshot - permite salvar uma imagem da visualização atual em um arquivo externo
Exportar Dwg - permite salvar uma cópia das entidades do preview em um arquivo externo ou no desenho atualÉ possível clicar os sólidos desenhados no preview. Ao fazê-lo, o painel das propriedades é preenchido com os dados da atividade que gerou o sólido.
Utilize também os botões na barra de ferramentas principal:
Diminui - diminui a espessura das linhas e pontos
Aumenta - aumenta a espessura das linhas e pontos
