SOLIDOS Modeler - Expor Sólido

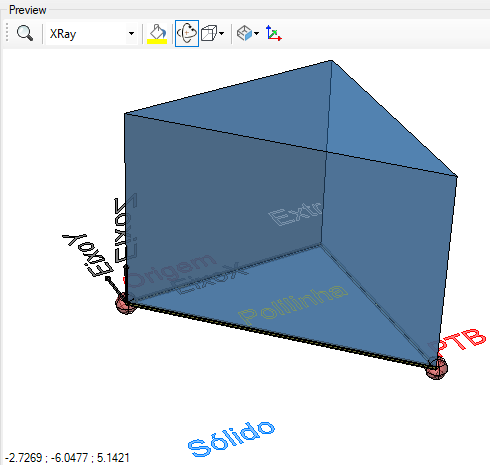

Expor Sólido - expõe um sólido criado no modelo, para que este seja efetivamente desenhado no projeto:

Sem esta atividade, não é possível adicionar o modelo na lista de materiais e se algum dispositivo já tiver sido lançado usando um modelo sem sólidos expostos, ele irá "desaparecer" do projeto. Ele não será apagado, ainda será possível editar suas propriedades, mas ele não irá aparecer.

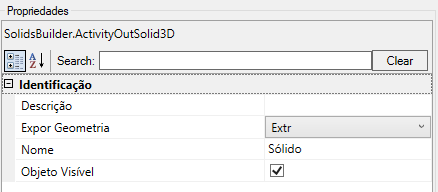

A atividade Expor Sólido tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do sólido deve seguir as regras de nomenclatura
  • Expor Geometria - nome do sólido a ser exposto
  • Componente de Estilo - Nome do componente do estilo
    Se estiver vazio, será o nome da geometria
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


• IFC
  No modelador, clique o botão IFC View, para visualizar como o sólido exposto será desenhado no arquivo IFC, ao ser exportado pelo comando SIFCEXPORT
  • Tolerância de Distância - Tem o maior impacto na malha. É especialmente útil para alcançar alta densidade de elementos em áreas de curvatura acentuada
  • Tolerância de Ângulo - Mais útil para superfícies complexas com "nós" ou mudanças abruptas de direção
  • Espaçamento Máximo de Nó - Usado principalmente para superfícies planas, pois é a única maneira de garantir que a superfície seja subdividida em mais de um elemento
  • Subdivisões Iniciais Máximas - Um controle de granularidade mais grosseiro que afeta a discretização inicial
  • Proporção Máxima - Controla a proporção máxima entre largura e altura (width para height) para um elemento de malha 2D
  Esses controles ajudam a quantificar e moldar a geração de elementos na malha:
  • Densidade Interior: A densidade dos elementos no interior da malha deve refletir com precisão as configurações de controle (como tolerância de distância), exceto em casos de curvatura extrema
  • Densidade de Limite: A densidade de elementos ao longo dos limites da superfície pode ser muito maior do que a solicitada devido ao compartilhamento de nós com faces adjacentes
  • Prioridade: Dependendo do tipo de superfície, muitas vezes é necessário definir apenas um controle para obter o resultado desejado. Por exemplo, em curvas apertadas, a Tolerância de Distância é o mais importante

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Note, um dispositivo pode ser composto por mais de um sólido exposto! Um poço de visita por exemplo, pode ter:

• Tampa (ferro fundido)
• Chaminé (tubo de concreto armado)
• Laje ou cone (concreto armado)
• Corpo (alvenaria, concreto, bloco estrutural)
• Piso (concreto armado)

Sendo assim, estes componentes podem ser desenhados com estilos diferentes entre si:

Para que o estilo seja efetivamente aplicado ao componente, certifique-se que a propriedade Nome da atividade Expor Sólido seja igual ao nome do componente no estilo (use o botão Copiar na imagem acima).
