Listas de materiais

Uma Lista de Material é uma forma de filtrar os tipos de dispositivos que estarão disponíveis no projeto. O catálogo contem as definições de dezenas de dispositivos mas pode ser que nem todos venham a ser usados. Assim, um primeiro filtro é aplicado, onde se escolhe apenas os tipos a serem usados. O segundo filtro diz respeito aos tamanhos dos dispositivos que ser quer.

Uma caixa pode ter 1,00m x 1,00 m, mas também pode ter outras dimensões: 1,20 m x 1,20 m ou ainda 1,50 m x 1,50 m

Ao editar uma lista de materiais, a tela abaixo é mostrada:

Nesta tela, defina um nome e uma descrição para a lista, nos campos apropriados.

Na tela há uma série de botões:

• Colapsar - comprime os nós da lista, mostrando apenas os títulos das famílias
• Expandir - expande todos os nós, mostrando as famílias, subtipos e seções
• Novo - Adiciona um novo tamanho ao subtipo atualmente selecionado na lista
• Editar - Edita a seção, estilo ou regra selecionada

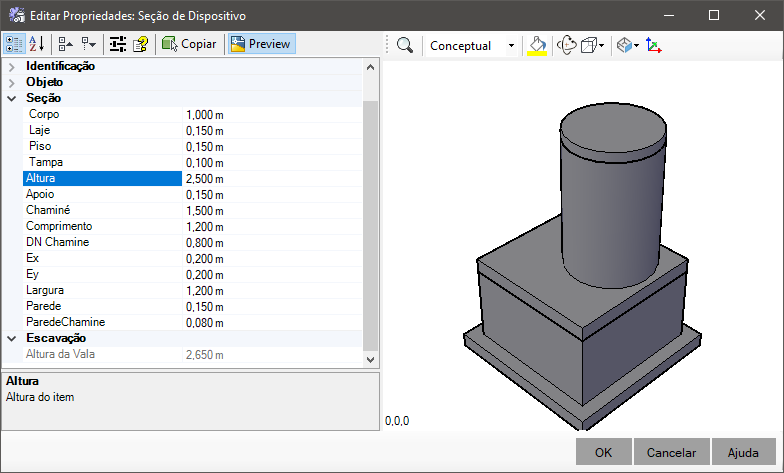

  • Seção - Mostra uma tela das propriedades, com opção do preview:


  • Estilo - Possibilita escolher, criar ou até editar o estilo associado àquela seção:


  • Regra - Possibilita escolher, criar ou até editar a regra para aquela seção:

    Pode ser interessante criar regras para cada tipo e tamanho de dispositivo
  • Layer - possibilita escolher ou até mesmo criar um layer no qual o dispositivo será inserido
• Resetar - reseta os nomes das seções
  Ao renomear as seções, usa o Template de Nome da seção customizada.
  Note: Quando o template do nome não corresponder ao nome da seção típica, o nome irá aparecer em vermelho na lista de materiais e a seção terá sua prioridade marcada para Aviso, a não ser que sua prioridade seja Crítica, o que indica que a seção tem problemas de geometria, que impedem sua construção
• Vista em Tabela - mostra uma tabela para edição em lote de seções típicas para o construtor atual
  Para usar, adicione uma família de dispositivos. Então Clique-o na lista de materiais e clique este botão
  Será possível adicionar/apagar seções de forma mais conveniente para grandes quantidades de tamanhos da mesma família
• Apagar - Apaga as seções selecionadas
  Se selecionar um nó de tipo ou subtipo, todas as seções deste tipo ou subtipo serão apagadas
• Escolher - Pede a seleção em planta de um dispositivo que se quer incluir na lista de material

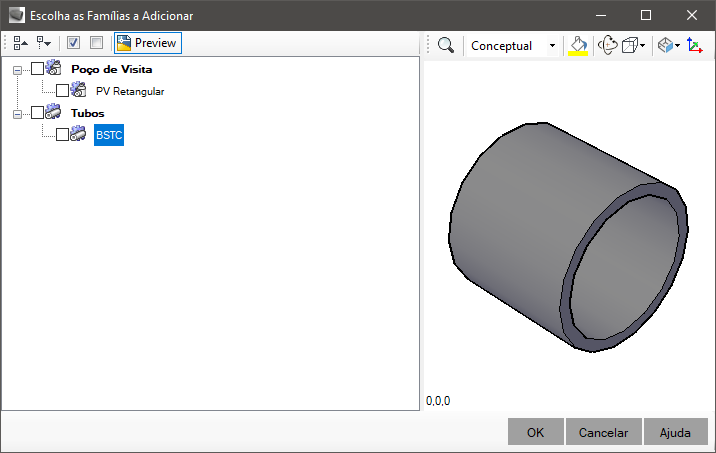

• Adicionar família - Mostra uma tela onde se pode escolher as famílias e seus subtipos de dispositivos:


  Nesta tela, marque as famílias que poderão ser inseridas no projeto. Ao adicionar, uma seção com dimensões típicas do seu álbum tipo será inserido na lista de materiais
• Preview - Mostra/Oculta o preview da seção na tela



  Note: caso os valores informados para a seção causem erro ao modelar a seção, ela não irá aparecer no preview e também não será possível usar esta seção para criar dispositivos
