Solids Builder - Sólidos
Sólidos são as geometrias finais que se quer desenhar.
Existem as seguintes atividades que criam sólidos:
-
Extrudar - cria uma extrusão de uma geometria plana com uma altura
-
Varredura - cria um sólido por varredura (swept) de uma geometria plana através de um eixo
-
Transição - cria uma transição entre duas figuras planas
-
Revolução - cria um sólido por revolução de uma seção plana em um eixo
-
Juntar - junta dois ou mais sólidos em um
-
Cortar - corta um sólido em um plano
-
Subtrair - subtrai um mais sólidos de um sólido de origem
-
Interseção - intercepta um mais sólidos de um sólido de origem
-
Sólido Predefinido - Insere um sólido predefinido
-
Corredor - cria um sólido como o corredor do Civil 3D
-
Array 3D - Cria cópias do sólido em forma de array 3D
Note: As atividades
Juntar,
Cortar e
Subtrair não modificam os sólidos originais.
Ao processá - los, são criadas cópias e estas sim, são modificadas.
Propriedades (para serem usadas nas expressões VB, para quantitativos por exemplo):

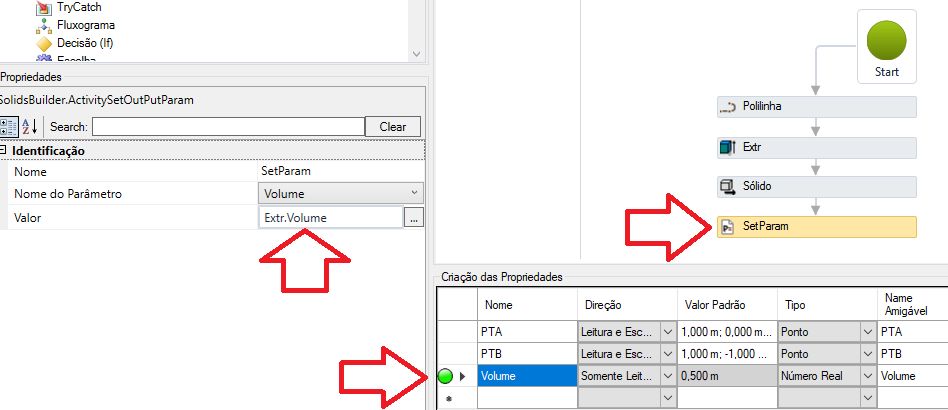

- Volume - volume do sólido (número real)
- Area - área superficial do sólido (número real)
- Centroid - centroide do sólido (
Ponto)

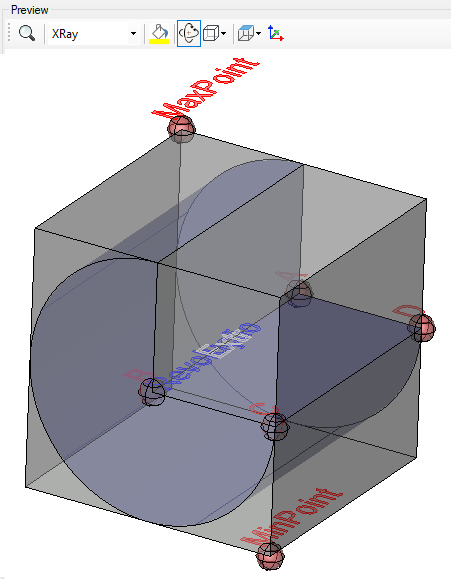

- MaxPoint - maior X, Y, Z do paralelepípedo que circunscreve o sólido (
Ponto)
- MinPoint - menor X, Y, Z do paralelepípedo que circunscreve o sólido (
Ponto)
Métodos (para usar nas expressões VB)
- Sphere - cria uma esfera com raio e centro informados
esfera = GeometrySolid.Sphere(centro, raio)
onde
centro é um
Ponto
raio é um número real
- Box - cria um paralelepípedo com dimensões e centro informados
caixa = GeometrySolid.Box (centro, comprimento, largura, altura)
onde
centro é um
Ponto que estará no centro de massa do sólido
comprimento, largura, altura são números reais
- Pyramid - cria uma pirâmide
piramide = GeometrySolid.Pyramid (centro, altura, lados, raio, raioTopo)
onde
centro é um
Ponto que estará no centro de massa do sólido
altura, altura da pirâmide (número real)
lados, quantidade de lados (inteiro)
raio, raio da base (número real)
raioTopo, raio do topo da pirâmide (número real)
