SOLIDOS Modeler - Arredondar Aresta

Arredondar Aresta - arredonda uma aresta de um sólido selecionado, baseado em um raio de curvatura definido pelo usuário. A aresta a ser arredondada pode ser idicada pelo seu índice ou ser aquela mais próxima de um ponto dado. O arredondamento é aplicado à aresta selecionada, criando uma transição suave entre as superfícies adjacentes do sólido.

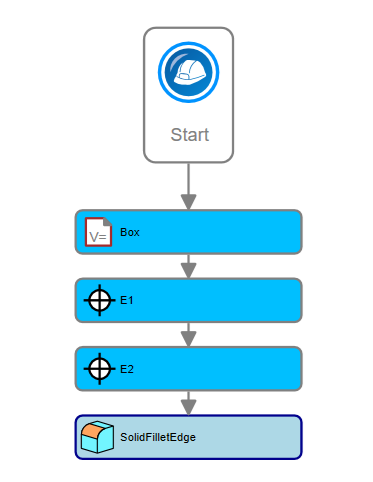

A atividade de Arredondar Arestas normalmente usada para facilitar o desenho de sólidos com cantos arredondados.

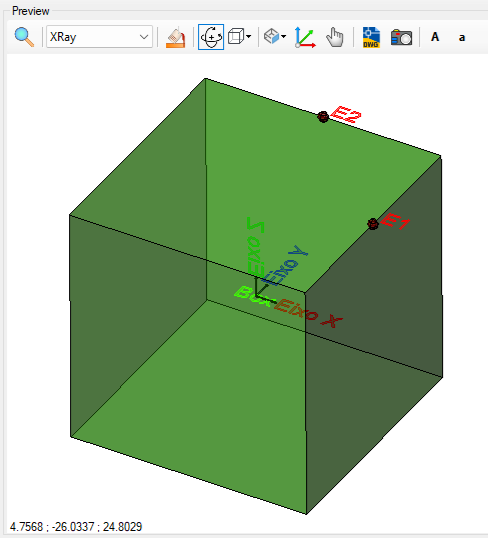

Considere a imagem abaixo. Queremos arredondar as arestas marcadas nos pontos E1 e E2:

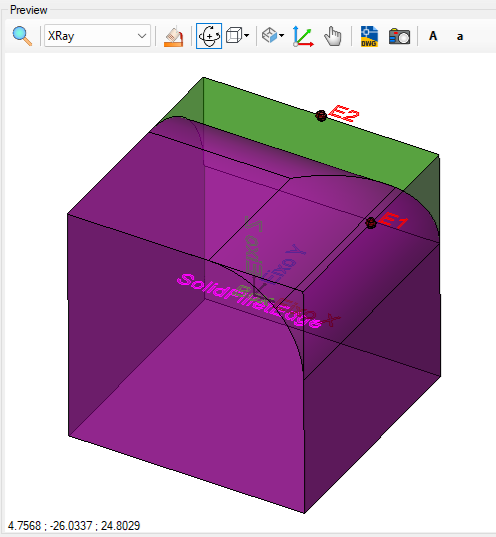

O resultado será

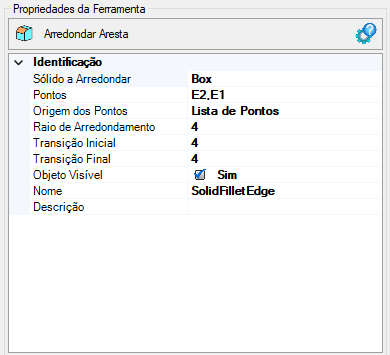

A atividade Arredondar Arestas tem a seguintes propriedades:

• Identificação
  • Nome (Name, String) - nome da atividade
    O nome da varredura deve seguir as regras de nomenclatura
  • Sólido a Arredondar - nome do sólido a arredondar a aresta
  • Origem dos Pontos - Indica a fonte de dados dos pontos, pode ser:
    • Variável - indica que a lista de pontos vem de uma variável ou propriedade:

      Note, esta lista de pontos vem do eixo atribuído a dispositivos longitudinais. Os pontos que por ventura apareçam no quadro acima, serão apenas para o modelo ser gerado
    • Lista de Pontos - o usuário deve construir uma lista de pontos
      Para editar, clique o botão () que aparece neste campo, ao selecionar esta propriedade no quadro de propriedades. Será aberto o editor de lista de geometrias
  • Raio de Arredondamento - Raio de arredondamento da aresta
  • Transição Inicial - Controla a transição no ponto inicial da aresta
  • Transição Final - Controla a transição no ponto final da aresta
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

  Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

  ---
