SOLIDOS Modeler - Prisma Retangular

Prisma retangular - Cria um prisma rectangular:

A atividade de Prisma rectangular é útil quando se quer desenhar dispositivos que são paraleleípedos em essência, tais como caixas de ligação ou poços de visita.

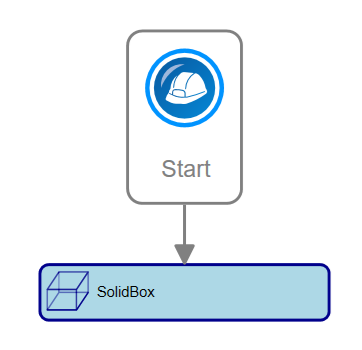

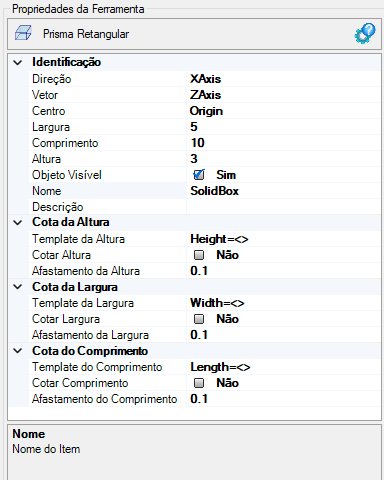

A atividade Prisma retangular tem a seguintes propriedades:

• Identificação
  • Nome (Name, String) - nome da atividade
    O nome do sólido deve seguir as regras de nomenclatura
  • Centro - nome do ponto onde está o centro do Retângulo
  • Vetor - nome do vetor normal ao plano do Retângulo
  • Comprimento - uma expressão VB para avaliar o comprimento na direção X
  • Largura - uma expressão VB para avaliar o valor largura na direção Y
  • Altura - uma expressão VB para avaliar o valor altura na direção Z
  • Direção - nome do vetor direcional que aponta a direção de X
  • Centro - nome do ponto onde está o centróide do prisma
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


• Cotar Comprimento
  • Afastamento do Comprimento - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar Comprimento - indica se deve desenhar uma cota para o comprimento, na direção do eixo X
  • Template do Comprimento - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Comprimento x = <>)
• Cotar Largura
  • Afastamento da Largura - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar Largura - indica se deve desenhar uma cota para a largura, na direção do eixo X
  • Template da Largura - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Largura y = <>)
• Cotar Altura
  • Afastamento da Altura - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar Altura - indica se deve desenhar uma cota para a altura, na direção do eixo y
  • Template da Altura - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Altura z = <>)

Propriedades

Implementa os métodos das sólidos

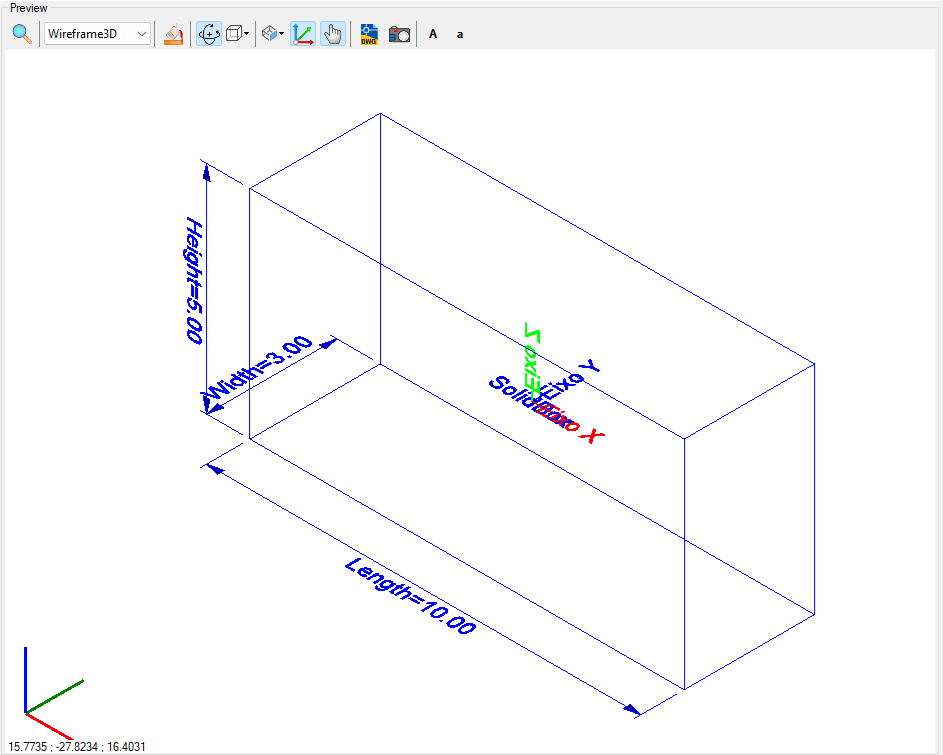

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
