SOLIDOS Modeler - Vetores

Vetores são as geometrias auxiliares para desenhar geometrias mais complexas. Existem as seguintes atividades que criam vetores:

• Vetor (XYZ) - cria um vetor pelas suas propriedades X, Y, Z
• Tangente - calcula o vetor tangente a uma curva em um ponto (primeira derivada)
• Vetor Ponto a Ponto - cria um vetor entre dois pontos conhecidos
• Perpendicular - calcula o vetor normal a outro vetor
• Produto Cruz - calcula o produto em cruz de dois vetores (EixoZ = EixoX * EixoY)
• Projeção Ortogonal - Calcula um vetor projetado em um plano

Propriedades (para usar nas expressões VB):

• X - componente X do vetor
• Y - componente Y do vetor
• Z - componente Z do vetor
• Length - comprimento do vetor

Métodos (para usar nas expressões VB):

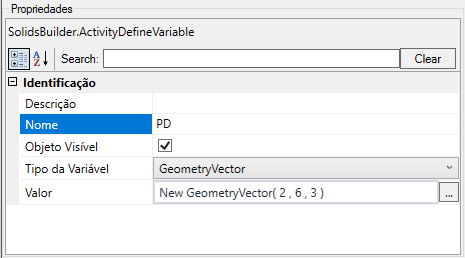

• New - cria uma nova instância de um vetor
  pt = New GeometryVector(x, y, z)
  Onde x, y, z são números reais


• * (multiplicar) - multiplica um vetor por um escalar (número real)
  vet = vector * valor
  Onde:
  vet e vector são vetores
  valor é um número real
• / (dividir) - divide um vetor por um escalar (número real)
  vet = vector / valor
  Onde:
  vet e vector são vetores
  valor é um número real
• AngleOnPlane - calcula o ângulo do vetor projetado no plano
  angulo = vetor.AngleOnPlane(plano)
  Onde:
  angulo será um número real que representa o ângulo em radianos
  plano é um plano
  vetor é um vetor
• GetPerpendicularVector - calcula o vetor perpendicular
  per = vetor.GetPerpendicularVector()
  Onde:
  vetor e per são vetores
• GetNormal - calcula o vetor normal (mesma direção, com comprimento igual a 1)
  norm = vetor.GetNormal()
  Onde:
  vetor e norm são vetores
• GetAngleTo - calcula o ângulo entre dois vetores, no plano que os contêm
  angulo = vetorA.GetAngleTo(vetorB)
  Onde:
  angulo será um número real que representa o ângulo em radianos
  vetorA e vetorB são vetores
• OrthoProjectTo calcula a projeção ortogonal de um vetor em um plano cuja normal é informada
  orto = vetor.OrthoProjectTo(normal)
  Onde:
  vetor, normal e orto são vetores
