Solids Builder - Vetor Tangente

Vetor Tangente - cria um vetor tangente a uma Curva, dado uma valor de referência:

Os vetores são ferramentas auxiliares para desenhar vários tipos de objetos. Por exemplo, para desenhar um Círculo, é necessário as coordenadas do centro, o raio e também o vetor normal ao plano em que o círculo é desenhado.

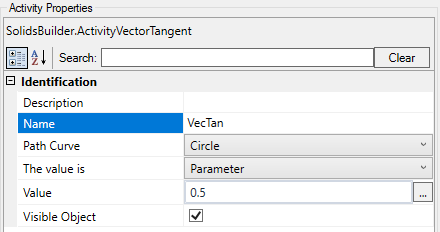

A atividade Vetor Tangente tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Curva de Caminho - Indica qual curva será usada para calcular a tangente
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • O Valor é - indica que tipo de valor é fornecido para calcular o ponto, pode ser:
    • Distância distância 3D sobre a linha, a contar do início desta. O exemplo acima, usei uma expressão VB:
      Linha. Length / 2

    • Distância 2D - Funciona de maneira semelhante a opção Distância só que a distância é contabilizada na projeção da curva no plano XY
    • Parâmetro - é um número, cuja parte inteira se refere ao número do vértice e a parte fracionária refere-se ao percentual do segmento subsequente a este vértice
      numa polilinha, o parâmetro 1.55 seria no segundo segmento (o primeiro segmento tem índice ZERO), contando 55% do comprimento dele
  • Valor - uma expressão VB que fornece um número real quando a opção O valor é é parâmetro, distância ou ponto:

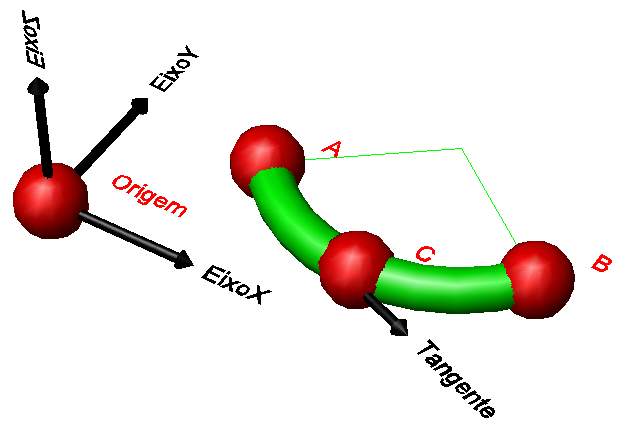

No exemplo acima, o ponto C é um Ponto na Curva

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos vetores

Métodos (para usar nas expressões VB)

implementa os métodos das vetores
