Solids Builder - Ponto (XYZ)

Ponto (XYZ) - cria um ponto dadas as ordenadas X, Y e Z:

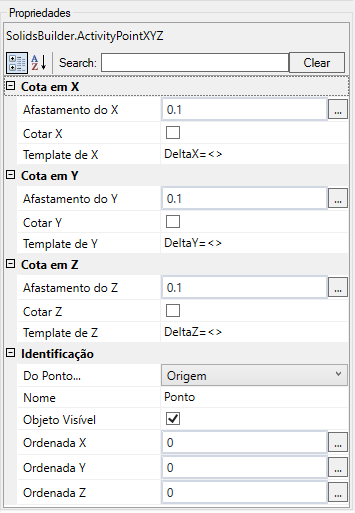

A atividade Ponto (XYZ) tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Do Ponto - quando se quer desenhar pontos com X, Y, Z relativos a outro ponto, escolha ele na lista
    Quando o ponto é a Origem, considera-se que X, Y e Z são valores absolutos
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • Ordenada X - um valor numérico ou uma expressão VB para a ordenada X, absoluta/relativa
  • Ordenada Y - um valor numérico ou uma expressão VB para a ordenada X, absoluta/relativa
  • Ordenada Z - um valor numérico ou uma expressão VB para a ordenada X, absoluta/relativa
• Cota em X
  • Afastamento do X - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar X - indica se deve desenhar uma cota no eixo X entre o ponto de origem e o ponto em si
  • Template de X - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta x = <>)
• Cota em Y
  • Afastamento do Y - expressão VB que distancia a linha da cota da posição do ponto no sentido X
  • Cotar Y - indica se deve desenhar uma cota no eixo Y entre o ponto de origem e o ponto em si
  • Template de Y - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta y = <>)
• Cota em Z
  • Afastamento do Z - expressão VB que distancia a linha da cota da posição do ponto
  • Cotar Z - indica se deve desenhar uma cota no eixo Z entre o ponto de origem e o ponto em si
  • Template de Z - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta z = <>)

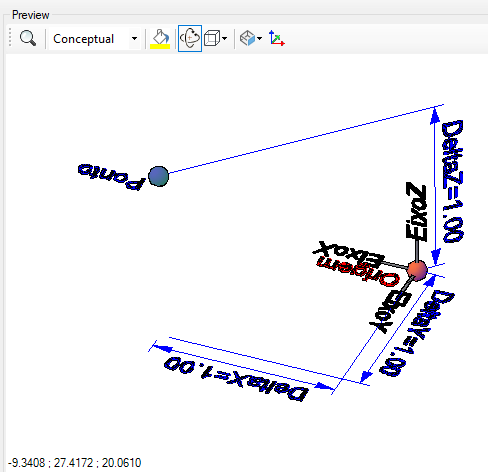

Abaixo, um exemplo de como ficam as cotas:

Note, estas cotas só aparecem no preview do modelo e depois será possível mostrar ou não nas telas de preview da seção do dispositivo

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
