Solids Builder - Círculo

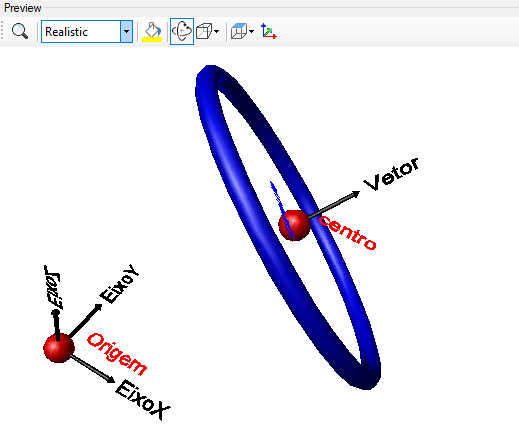

Círculo - cria um círculo com centro, vetor normal e raio informados:

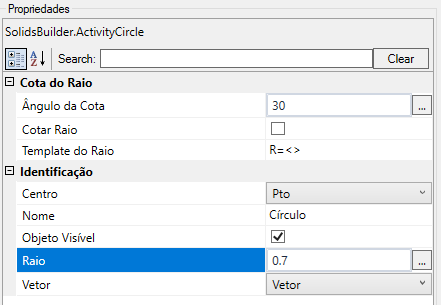

A atividade Círculo tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do círculo deve seguir as regras de nomenclatura
  • Centro - nome do ponto onde está o centro do círculo
  • Vetor - nome do vetor normal ao plano do círculo
  • Raio - uma expressão VB para avaliar o valor do raio
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

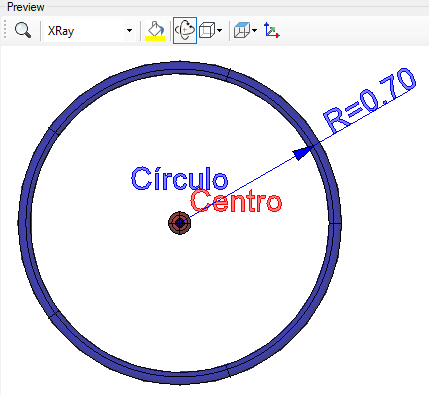

• Cota do Raio
  • Ângulo da cota - ângulo em relação ao eixo X em que a cota do raio é desenhada
  • Cotar Raio - indica se deve desenhar uma cota no raio do círculo
  • Template do Raio - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Raio = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades de curvas e ainda:

• Area - área do círculo (número real)
• Radius - raio do círculo (número real)
• Vector - vetor normal do círculo ( vetor)
• Center - centro do círculo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
