Solids Builder - Ponto na Curva

Ponto na Curva - cria um ponto sobre uma Curva:

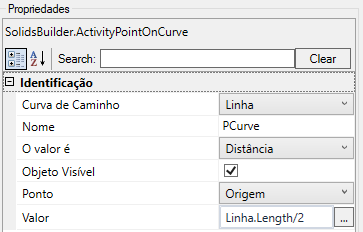

A atividade Ponto na Curva tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Curva de Caminho - Indica qual curva será usada para calcular o ponto
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • O Valor é - indica que tipo de valor é fornecido para calcular o ponto, pode ser:
    • Distância - distância 3D sobre a linha, a contar do início desta. O exemplo acima, usei uma expressão VB:
      Linha.Length / 2

    • Distância 2D - Funciona de maneira semelhante a opção Distância só que a distância é contabilizada na projeção da curva no plano XY
    • Parâmetro - é um número, cuja parte inteira se refere ao número do vértice e a parte fracionária refere-se ao percentual do segmento subsequente a este vértice
      numa polilinha, o parâmetro 1.55 seria no segundo segmento (o primeiro segmento tem índice ZERO), contando 55% do comprimento dele:
    • Ponto - um outro ponto, não necessariamente sobre a curva
      Será calculado o ponto mais próximo à curva

  • Valor - uma expressão VB que fornece valor para calcular o ponto na curva
    Observe o campo 'O valor é'. A expressão precisa retornar o mesmo tipo de dado

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
