Solids Builder - Array 3D

Array 3D - Cria um Array 3D de um sólido, multiplicando-o e unindo todos os sólidos em um:

A atividade de Array 3D é útil quando se quer multiplicar um elemento básico, por exemplo, um degrau de escada pode ser multiplicado no número de degraus.

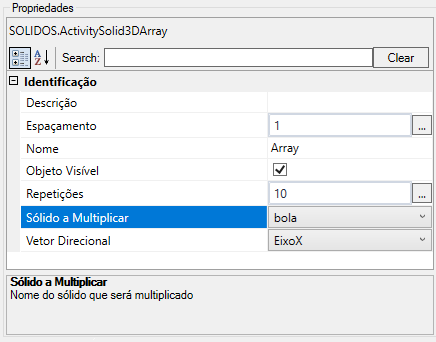

A atividade Array 3D tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do sólido deve seguir as regras de nomenclatura
  • Sólido a Multiplicar - nome do sólido a ser multiplicado
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


  • Repetições - número de repetições do sólido
  • Espaçamento - distância entre os elementos
  • Tipo de Array - tipo de array a ser criado, pode ser:
    • Linear - as cópias são criadas alinhadas sobre o vetor direcional
    • Polar - as cópias são criadas e rotacionadas em volta do vetor direcional
  • Vetor Direcional - nome do vetor direcional usado para criar as cópias ou rotacionar as cópias
  • Centro - nome do ponto que servirá de centro do Array Polar
  • Variação na Altura - Incremento na altura do item na direção do vetor direcional para Array Polar

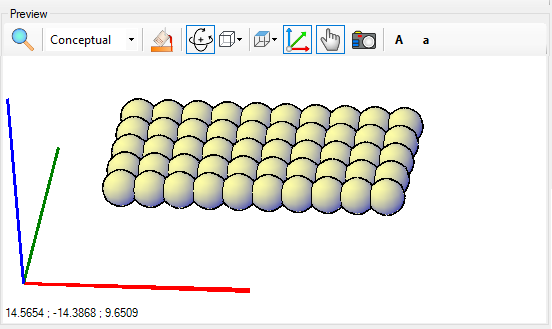

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
