SOLIDOS Modeler - Subtrair

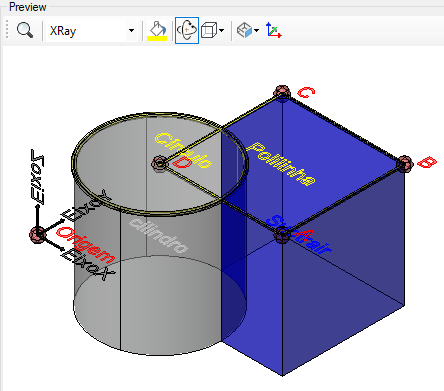

Subtrair - Subtrai de um sólido, os sólidos selecionados:

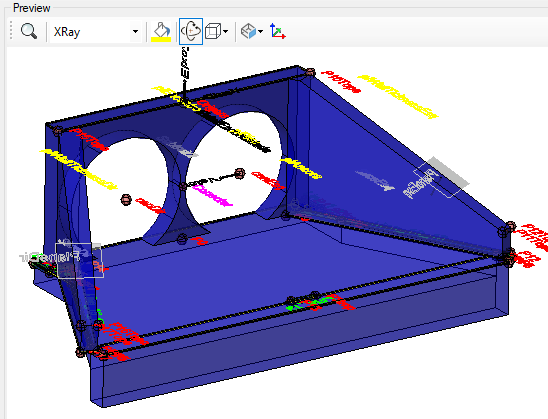

Esta atividade é usada para compor um sólido complexo, por exemplo, para desenhar uma boca de bueiro e abrir os buracos na parede onde os tubos se conectam:

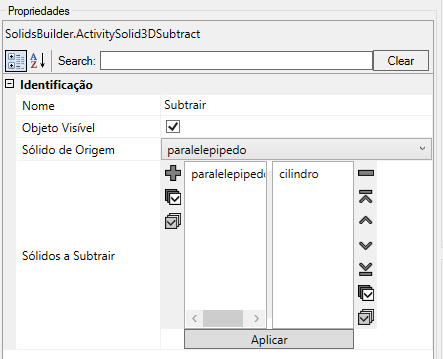

A atividade Subtrair tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Objeto Visível - indica se o sólido resultante será desenhado no preview


  • Sólido de Origem - nome do sólido de origem, do qual serão subtraídos os sólidos selecionados na lista
  • Sólidos a Subtrair - indica a lista de sólidos a ser subtraída do sólido de origem.
    Para editar, clique o botão () que aparece neste campo, ao selecionar esta propriedade no quadro de propriedades. Será aberto o editor de lista de geometrias

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
