Solids Builder - Sólido Predefinido

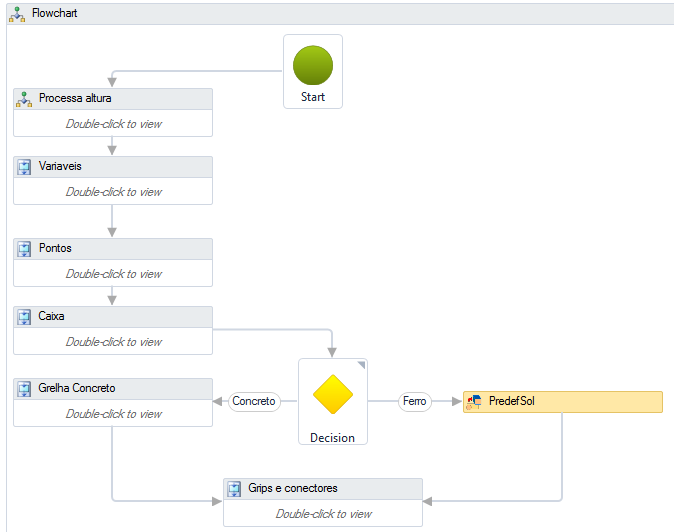

Sólido Predefinido - obtém um sólido predefinido em um bloco e insere no modelo atual:

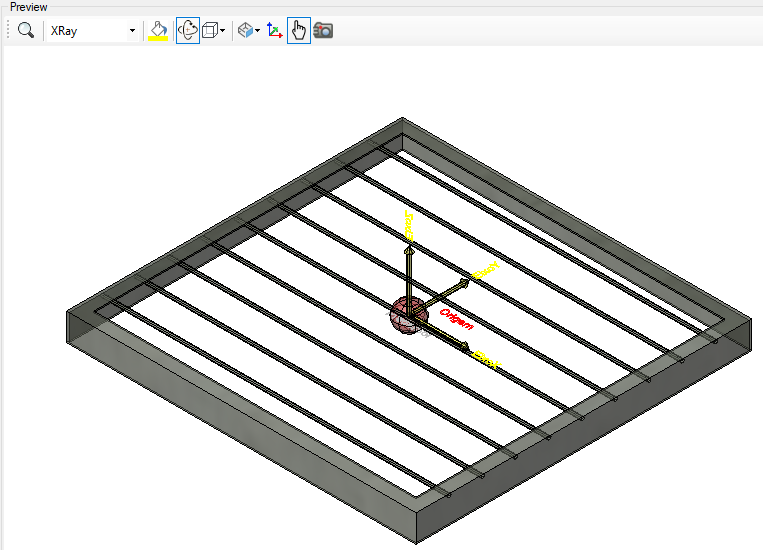

A atividade de Sólido Predefinido serve para facilitar a modelagem de itens muito complexos e que teriam uma forma padronizada constante, por exemplo grelha de ferro de caixa de captação:

Este elemento tem muitos detalhes para serem modelados, o que torna o processo lento. Como suas dimensões são padronizadas, o melhor é criar este sólido no AutoCAD e inserir ele no modelo.

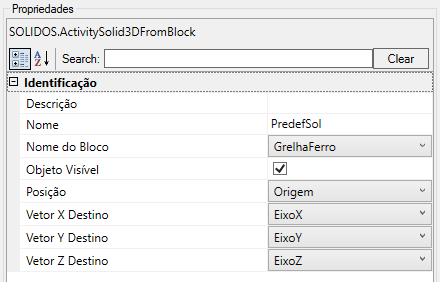

A atividade Sólido Predefinido tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Nome do Bloco - nome do bloco a ser inserido
    O bloco deve estar na base de dados do AutoCAD, isto é, não pode ser XREF.
    Atributos e propriedades dinâmicas são ignorados.
    Somente o primeiro sólido 3D da definição do bloco é utilizado. Quaisquer outros itens são ignorados
  • Posição - nome do ponto que representa a origem do sistema de coordenadas local
  • Vetor X Destino - nome do vetor do eixo X do sistema de coordenadas local
  • Vetor Y Destino - nome do vetor do eixo Y do sistema de coordenadas local
  • Vetor Z Destino - nome do vetor do eixo Z do sistema de coordenadas local

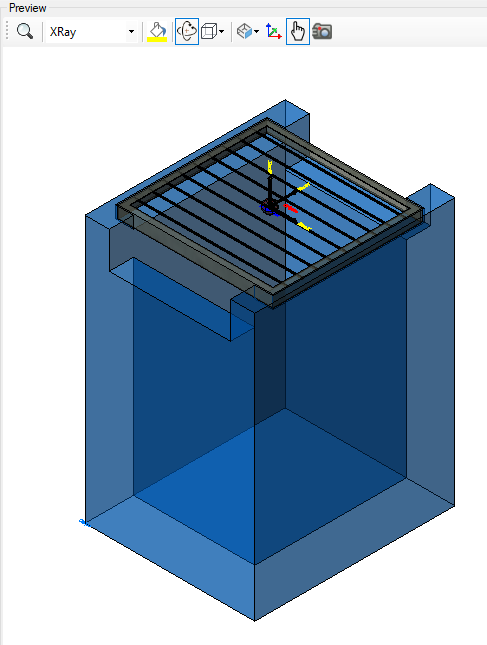

  • Objeto Visível - indica se o bloco deve ou não ser desenhado no preview



Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
