SOLIDOS Modeler - Transição

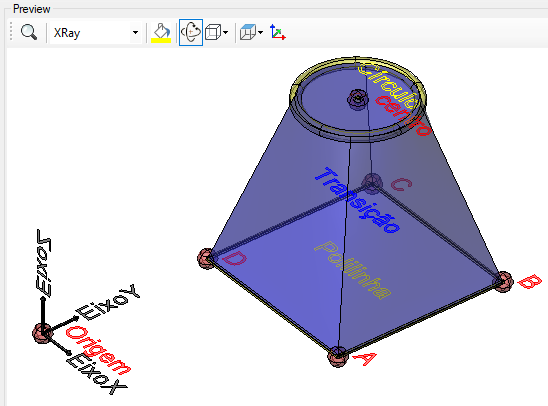

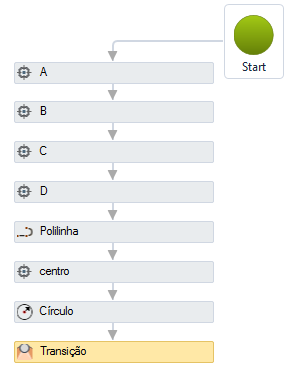

Transição - cria um sólido pela transição de duas figuras planas ( círculo ou polilinha):

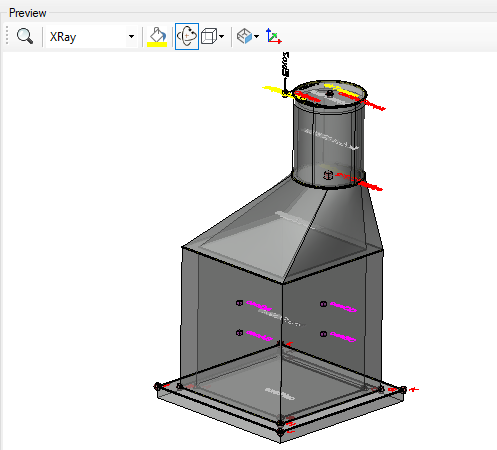

Esta atividade é usada em poços de visita, onde existe um cone de transição entre o corpo que normalmente é retangular e a chaminé, que é circular:

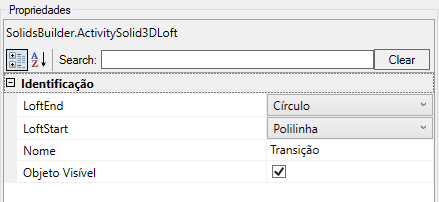

A atividade Transição tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do círculo deve seguir as regras de nomenclatura
  • Seção Inicial - nome da seção inicial, deve ser uma figura plana ( círculo ou polilinha)
  • Seção Final - nome da seção final, deve ser uma figura plana ( círculo ou polilinha)
  • Guias - nomes dos eixos que guiam a transição entre o início e o final da seção, devem ser curvas
    Para editar, clique o botão () que aparece neste campo, ao selecionar esta propriedade no quadro de propriedades. Será aberto o editor de lista de geometrias
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview



Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
