Solids Builder - Polilinha

Polilinha - cria uma polilinha que passa pela lista de pontos fornecida:

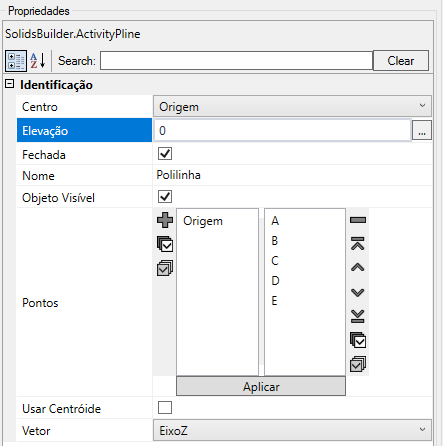

A atividade Polilinha tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da polilinha deve seguir as regras de nomenclatura
  • Fechada - indica se a polilinha é fechada ou aberta (conecta o ponto final ao inicial)
  • Usar Centroide - indica se a polilinha é desenhada com coordenadas absolutas (desmarcado) ou coordenadas relativas (marcado). Quando marcado, a polilinha é movida pelo seu centroide para posição marcada pela propriedade Centro
  • Vetor - nome do vetor normal ao plano da polilinha

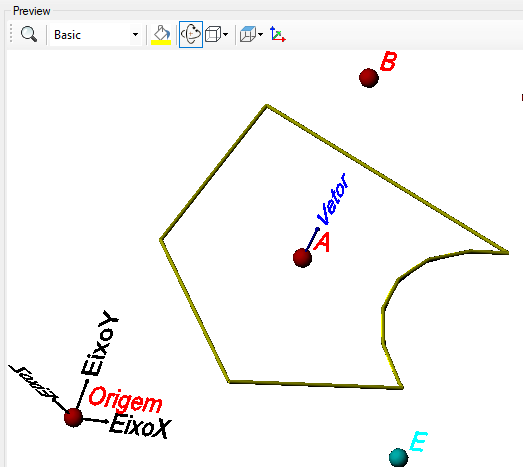

    normalmente usado com a opção Usar Centroide, para desenhar a polilinha em outro plano:


  • Objeto Visível - indica se a polilinha deve ou não ser desenhado no preview

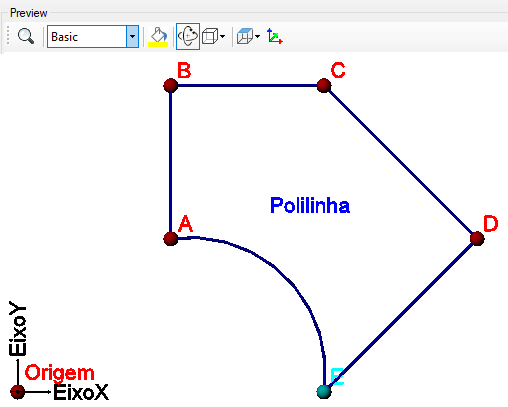

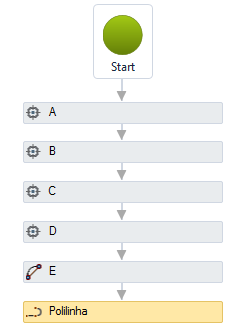

  • Pontos - indica a lista de pontos usados para desenhar a polilinha. No AutoCAD, polilinhas podem ter segmentos de arco. A atividade Polilinha também permite isto e para criar segmentos em arco, deve-se usar pontos do tipo Ponto/Convexidade. No exemplo acima, o ponto "E" é deste tipo e tem convexidade igual a 0.5

A polilinha é o primeiro tipo de curva complexa e requer um editor da lista de pontos. Este editor tem uma série de botões:

São os seguintes:

• Mover pro Início - move os itens selecionados em para o início da lista
• Sobe - sobe os itens selecionados em uma posição
• Desce - desce os itens selecionados em uma posição
• Mover pro Final - move os itens selecionados em para o final da lista
• Adicionar - adiciona os itens selecionados na lista da esquerda (pontos disponíveis) para a lista da direita (pontos usados)
• Remover - remove os itens selecionados da lista da direita (pontos usados)
• Selecionar Todos - seleciona todos os itens
• Inverter Seleção - inverte a seleção da lista
• Aplicar - aplica a seleção da lista na atividade.
  Para que seja desenhado com os itens escolhidos, deve-se clicar este botão

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades das curvas e também:

• Area - Área da polilinha (número real)
• Elevation - Elevação da polilinha (número real)
• Vector - vetor normal do Retângulo ( vetor)
• Center - centro do Retângulo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
