SOLIDOS Modeler - Extrudar

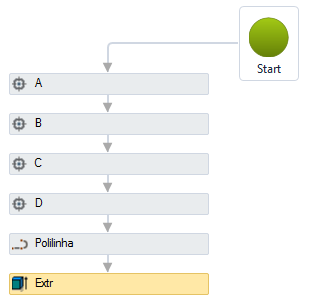

Extrudar - cria um sólido extrudado de uma figura plana ( círculo ou polilinha) em uma altura informada:

A atividade de extrudar é a atividade mais básica que gera sólidos. Ela irá resolver a maior parte dos modelos de dispositivos.

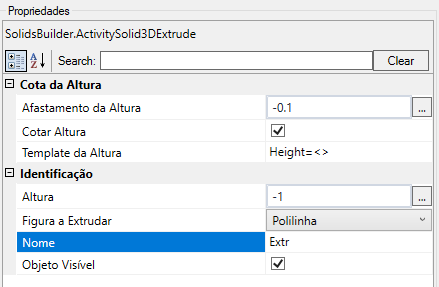

A atividade Extrudar tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da extrusão deve seguir as regras de nomenclatura
  • Figura a Extrudar - nome do curva plana a ser extrudada ( círculo ou polilinha)
  • Altura - uma expressão VB para avaliar o valor da altura a extrudar a figura
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


• Cota da Altura
  • Afastamento da Altura - distância entre a linha da cota e a linha que une os centroides da figura extrudada do início ao fim
  • Cotar Altura - indica se deve desenhar uma cota na altura do sólido
  • Template da Altura - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Height = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
