SOLIDOS Modeler - Corredor

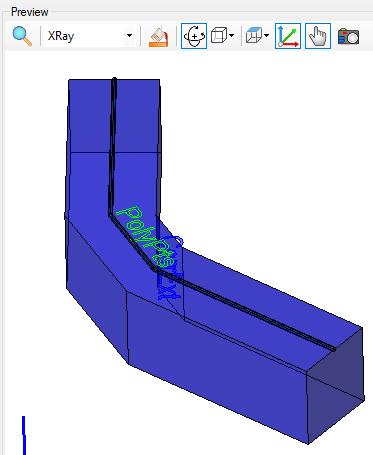

Corredor - cria um sólido por varredura de uma figura plana ( círculo ou polilinha) em um uma curva, tal como o corredor do Civil 3D, isto é, com a seção sempre na vertical:

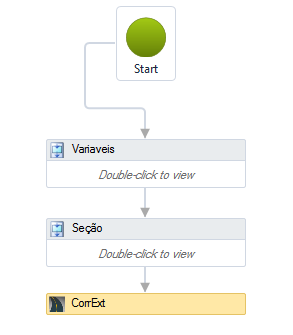

A atividade de Corredor é normalmente usada para criar dispositivos longitudinais, ou lineares, onde a seção é constante:

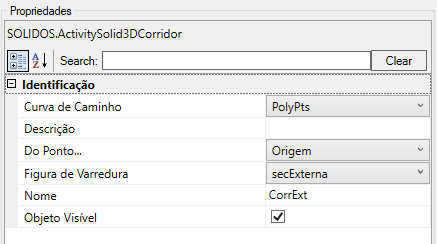

A atividade Corredor tem a seguintes propriedades:

• Identificação
  • Nome (Name, String) - nome da atividade
    O nome da varredura deve seguir as regras de nomenclatura
  • Figura de Varredura - nome do curva plana a ser extrudada ( círculo ou polilinha).

  • Do Ponto - A seção típica deve estar desenhada no plano XY e o ponto de referência da seção adotado deve ser indicado
    Ele será usado como origem para mover a seção típica ao longo dos vértices da curva de eixo
  • Curva de Caminho - nome da curva por onde a seção será deslizada
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview
