SIFCEXPORT

O comando SIFCEXPORT exporta as redes do desenho atual para o formato IFC 4x3 ADD2 e IFC 4x0

Note: Dependendo da sua versão do Navisworks:

Navisworks 2023: O formato IFC 4x3 não é suportado
Navisworks 2024: O formato IFC 4x3 é suportado, mas não "IFC 4x3_ADD2"
Navisworks 2025: O formato IFC 4x3_ADD2 é suportado

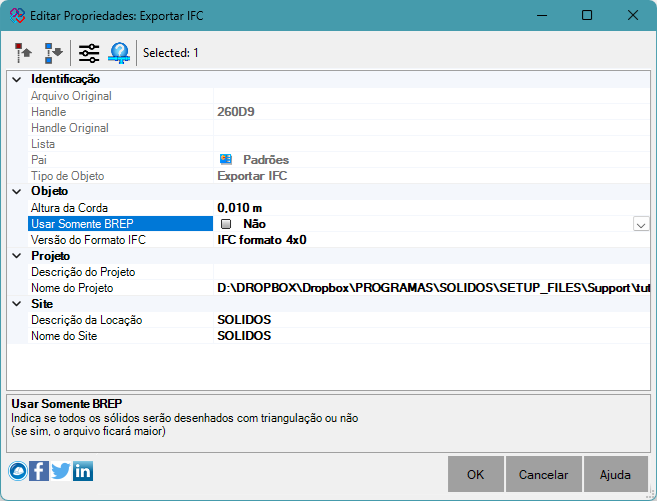

Para usar, chame SIFCEXPORT na linha de comando, menu, barra de ferramentas ou no Ribbon.

Note: Este comando ainda é experimental, então erros podem ocorrer

Agora que o IFC está na versão 4x3, muitos dos elementos das redes de drenagem, água e esgoto já estão classificados.

No Civil 3D, já era possível usar o comando nativo IFCEXPORT, para exportação, mas este é bem limitado no reconhecimento dessas classes do IFC. Mesmo o PipeNetwork era exportado como elemento PROXY.

Hoje contamos com uma noxa extensão para o Civil 3D, que atualmente (2024-08-02) roda nas versões 2022 a 2024. Saiba mais aqui

Esta extensão já reconhece uma enorme quantidade de elementos e os exporta para as classes corretas e ainda permite que façamos a escolha da classe manualmente, por exemplo, desenhamos um sólido qualquer e queremos que ele represente uma poço de visita. Para que isso seja possível, a extensão IFC 4x3 da Autodesk usa um recurso que, aparentemente, veio do Revit: usar uma PropertySet que contem uma propriedade de nome "IFC::IfcExportAs", com dados no formato TEXT, que contem o nome da classe IFC que desejamos:

Ocorre que as classes do IFC tem o tipo e o subtipo. Por isso a classe do poço de visita tem esse "IfcDistributionChamberElement.MANHOLE"

Quando vemos:

IfcDistributionChamberElement - Elemento de câmara de distribuição define um local no qual os sistemas de distribuição e seus elementos constituintes podem ser inspecionados ou através do qual podem viajar.
Um IfcDistributionChamberElement é um volume formado usado em um sistema de distribuição, como um reservatório, vala ou bueiro.
Instâncias de IfcDistributionSystem ou IfcDistributionFlowElement podem estar relacionadas ao IfcDistributionChamberElement, permitindo que sua localização dentro ou na câmara seja determinada. Este é associado ao IfcDistributionChamberElementType
IfcDistributionChamberElementType - É usado para definir uma especificação de tipo de elemento de câmara de distribuição indicando as informações específicas do produto que são comuns a todas as ocorrências desse tipo de produto.
O IfcDistributionChamberElementType pode ser declarado dentro do IfcProject ou IfcProjectLibrary usando IfcRelDeclares e pode ser trocado com ou sem ocorrências do tipo.
Ocorrências de IfcDistributionChamberElementType são representadas por instâncias de IfcDistributionChamberElement.
O IfcDistributionChamberElementType tem uma propriedade PredefinedType, do tipo IfcDistributionChamberElementTypeEnum
IfcDistributionChamberElementTypeEnum - Esta enumeração identifica diferentes tipos de câmaras de distribuição:
- FORMEDDUCT - Espaço formado no solo para passagem de canos, cabos, dutos
- INSPECTIONCHAMBER - Câmara construída em um dreno, esgoto ou tubulação com uma tampa removível que permite inspeção visível
- INSPECTIONPIT - Recesso ou câmara formada para permitir acesso para inspeção da subestrutura e serviços
- MANHOLE - Câmara construída em um dreno, esgoto ou tubulação com uma tampa removível que permite a entrada de uma pessoa
- METERCHAMBER - Câmara que abriga um ou mais medidores
- SUMP - Câmara rebaixada ou pequena na qual o líquido é drenado para facilitar sua coleta para remoção
- TRENCH - Câmara escavada, cujo comprimento normalmente excede a largura
- VALVECHAMBER - Câmara que abriga uma ou mais válvulas
- USERDEFINED - Tipo de câmara definido pelo usuário
- NOTDEFINED - Tipo de câmara indefinido

O objetivo aqui não é transcrever toda a especificação, mas sim explicar como ela pode ser aplica aos dispositivos do SOLIDOS. Sugiro ver estes vídeos para melhor entendimento:

Observe que existe uma classe na qual o dispositivo se encaixa. Então use o nome da classe, para observar seu tipo:

Poço de visita: IfcDistributionChamberElement
Para definir o tipo, IfcDistributionChamberElementType
Que tem um atributo PredefinedType, que vem de uma enumeração IfcDistributionChamberElementTypeEnum que tem os valores acima

Perce a parte em negrito? Agora veja o que tem de aparecer no PropertySet IFC::IfcExportAs: IfcDistributionChamberElement.MANHOLE.

A mesma estrutura vale para um tubo:

IfcPipeSegment
IfcPipeSegmentType
IfcPipeSegmentTypeEnum

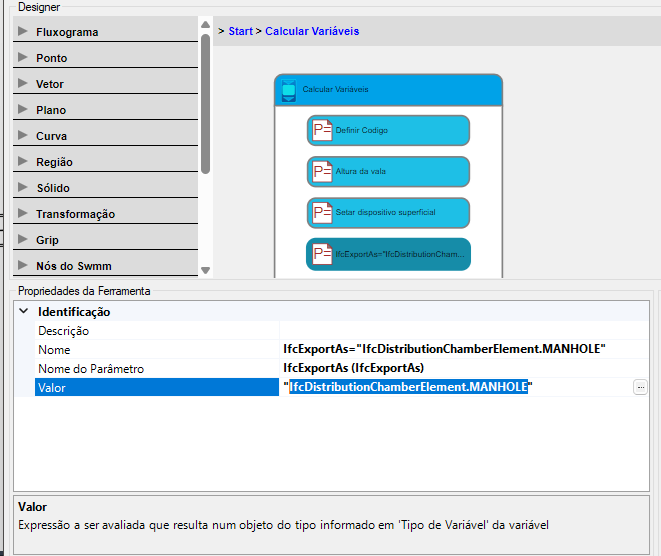

Para o SOLIDOS preencher o PropertySet, crie uma propriedade no modelador, que conterá o nome da classe que você quer que o dispositivo tenha dentro do arquivo IFC:

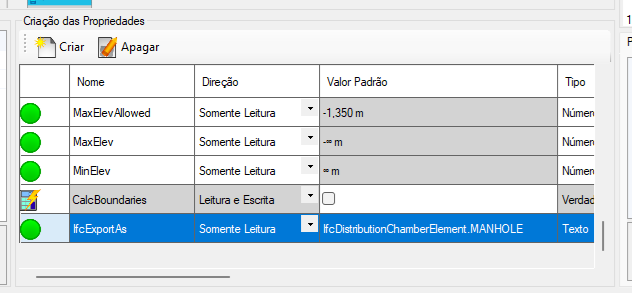

No exemplo eu a defini como sendo somente leitura, pois o modelador só modela poço de visita, por isso usei uma Setar Propriedade e defini o valor de IfcExportAs para IfcDistributionChamberElement.MANHOLE

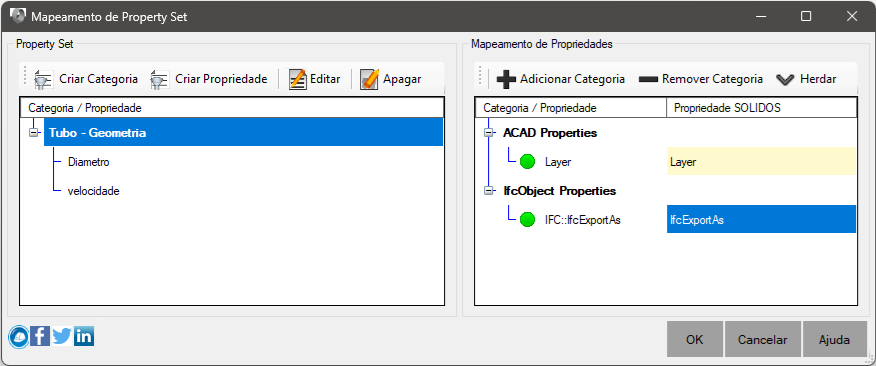

Para que o SOLIDOS preencha o propertyset, precisa associar a propriedade IfcExportAs do dispositivo com a propriedade IFC::IfcExportAs do PropertySet. Clique o botão no topo da tela. Crie a propriedade se necessário (veja a ajuda do comando SPSETS):

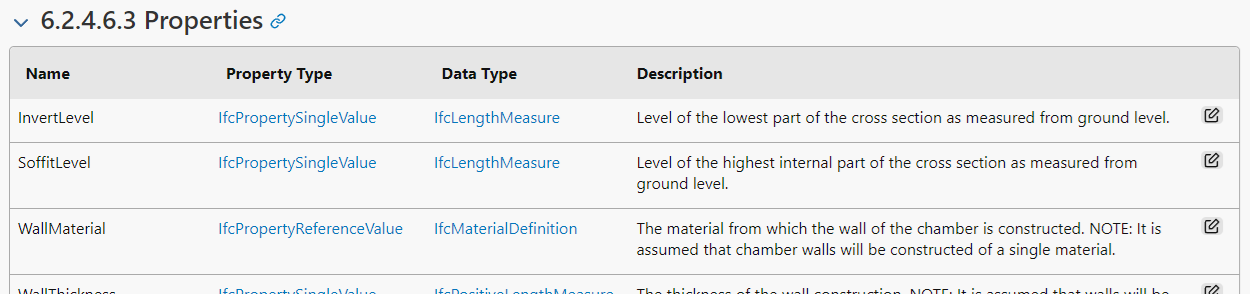

Obviamente, não são apenas essas duas propriedades que você deve vincular. Cada contratante vai exigir um PropertySet. Se ele pedir aquelas que o IFC exige, por exemplo: Pset_DistributionChamberElementTypeManhole:
