SIFCEXPORT - Visualizadores

Ao usar o comando SIFCEXPORT, para o SOLIDOS desenhe o dispositivo no aruqivo IFC, é necessário decidir como desenhar certos elementos, por conta da limitação do visualizador IFC que será utilizado

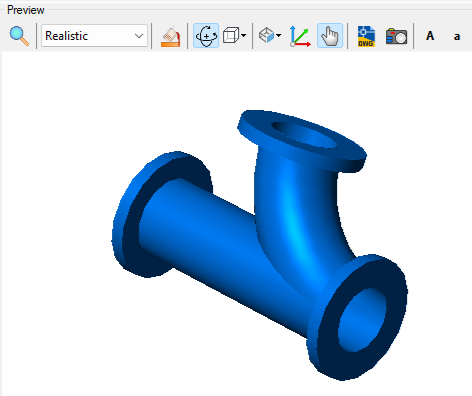

Considere este modelo do SOLIDOS:

É uma junção em "T" direcional. Se observarmos as geometrias usadas para modelá-lo, vemos círculos extrudados e revolucionados

Ao exportar este modelo para IFC, com geometria parametrizada tal como o SOLIDOS modela, pode ocorrer do visualizador IFC deformar:

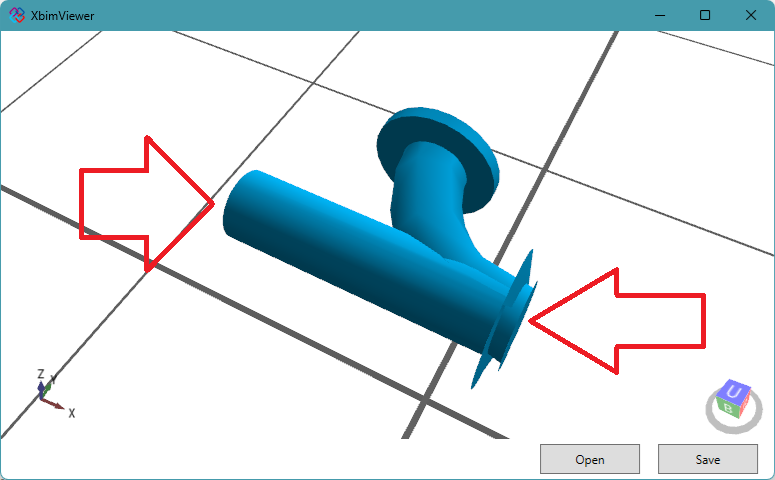

• XBIM Viewer (adaptado para o SOLIDOS)
  Uma das flanges sumiu e a outra deformou

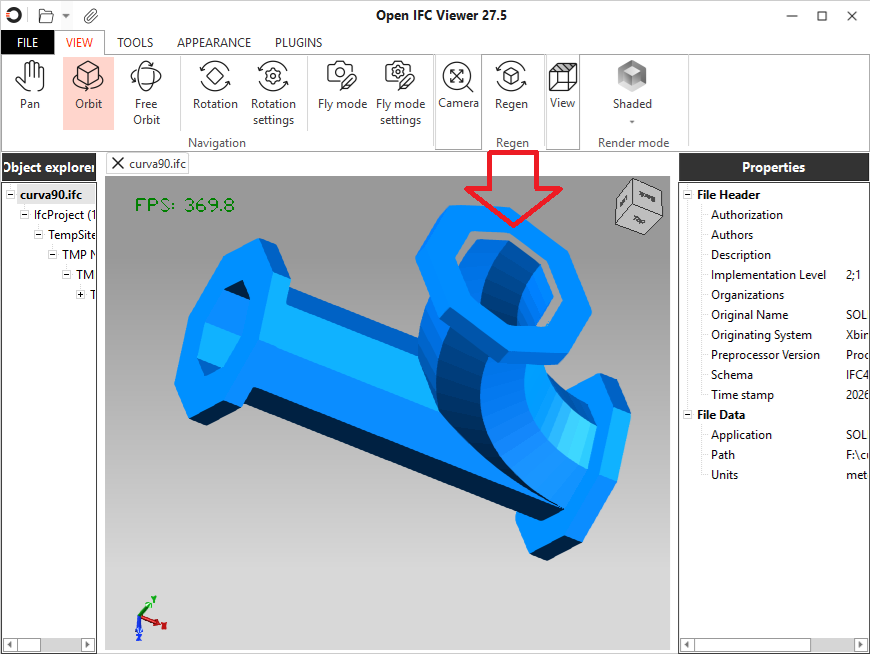

• Open IFC Viewer (versão 27.5)
  A emenda entre o tubo superior e a flange degenerou

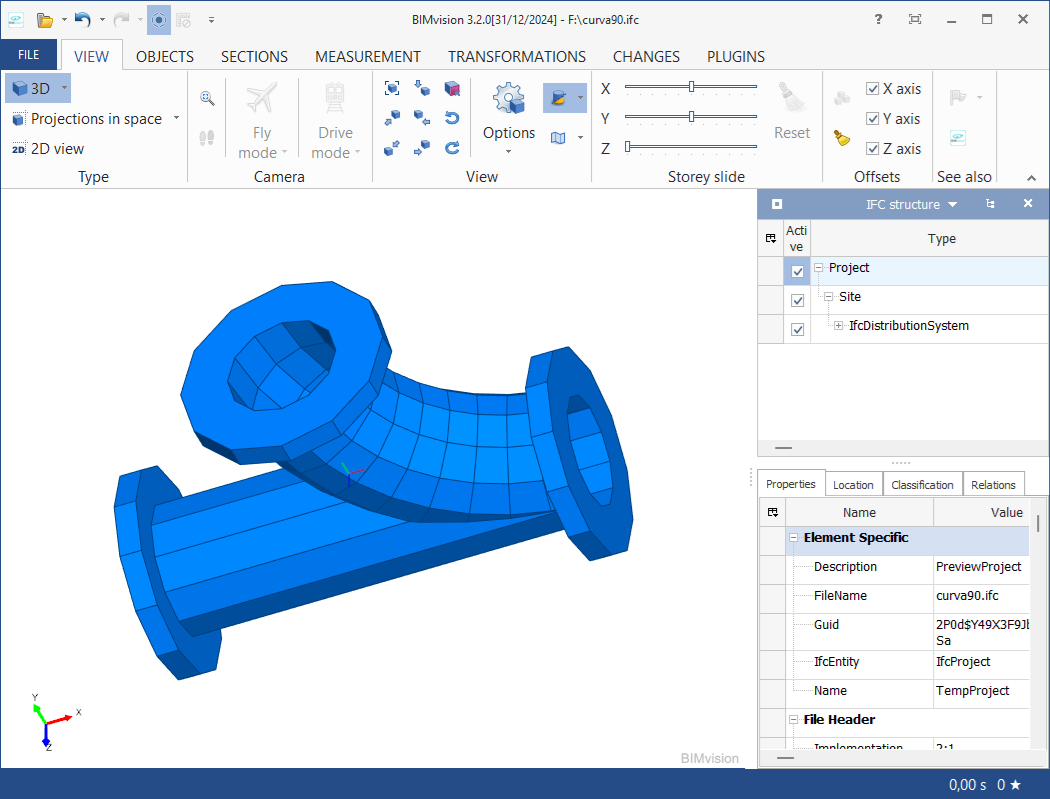

• BIM Vision (versão 3.2.0)
  Funcionou neste exemplo

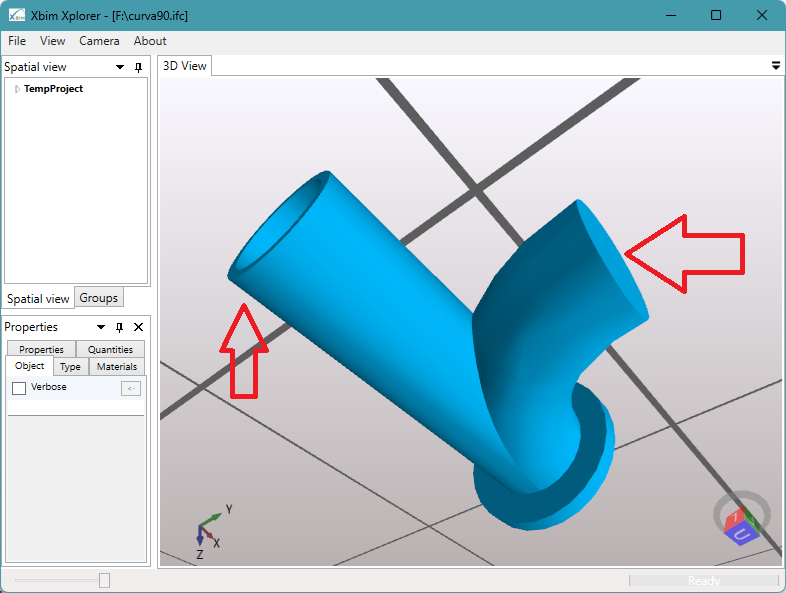

• XBIM Explorer (versão 4.0.0)
  Flanges sumiram e o tubo não é vazado

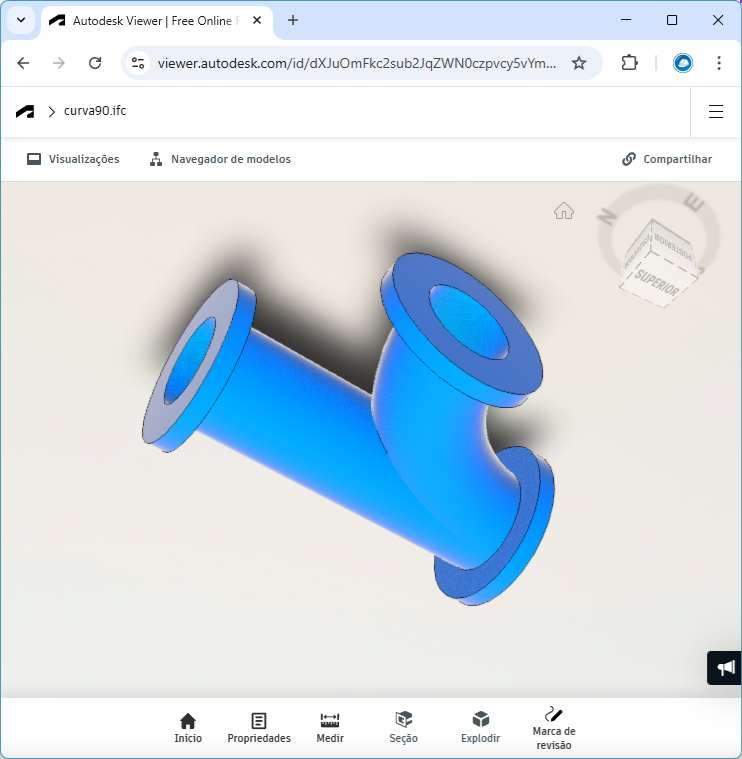

• Autodesk Viewer (online)
  Funcionou neste exemplo

Os visualizadores (XBIM Explorer, IFC Viewer) que usam o OpenCascade sofrem com as limitações desta API, ao menos nas versões mencionadas acima.

Para mitigar este problema, opte por desenhar apenas sólidos por triangulação (Na tela do comando SIFCEXPORT, defina a opção Objeto/Usar Brep para SIM), que é o que o Civil 3D faz no comando IFCEXPORT e na extenção nova do Civil 3D para geração do IFC 4x3

Neste caso, o tamanho do arquivo pode crescer bastante e a exportação pode ficar consideravelmente lenta.
