SIFCEXPORT - PropertySet

Ao usar o comando SIFCEXPORT, para o SOLIDOS preencha o PropertySet, é necessário usar o comando SPSETS ANTES e para que este faça alguma coisa, é necessário mapear as propriedades do modelo com as propriedades do PropertySet

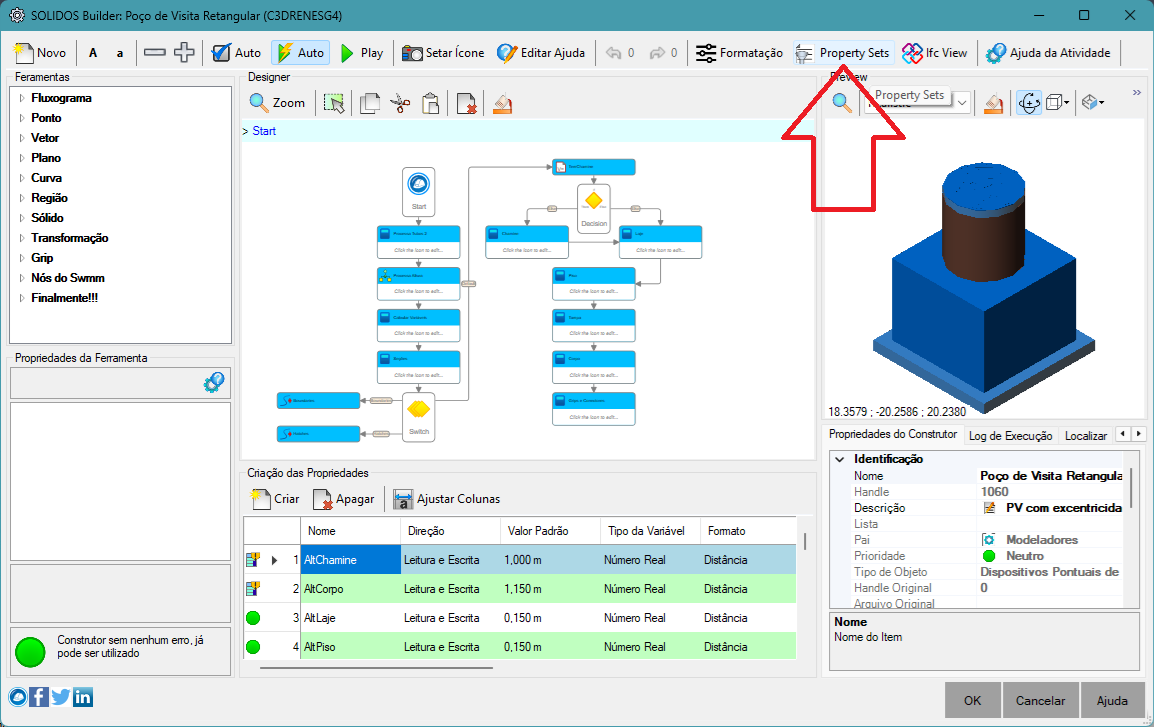

Para isso, clique o botão no topo da tela do Editor de modelos:

Crie a propriedade se necessário (veja a ajuda do comando SPSETS):

Cada contratante vai exigir um PropertySet próprio e pode ainda pedir aquelas que o IFC exige, por exemplo: Pset_DistributionChamberElementTypeManhole:

Então crie propriedades no dispositivo que geram a informação necessária e mapeie para aquela propriedade requerida pelo contratante.

Toda classe tem um subtipo, outro exemplo: tubo de concreto: IfcPipeSegment.RIGIDSEGMENT
