SPSETS

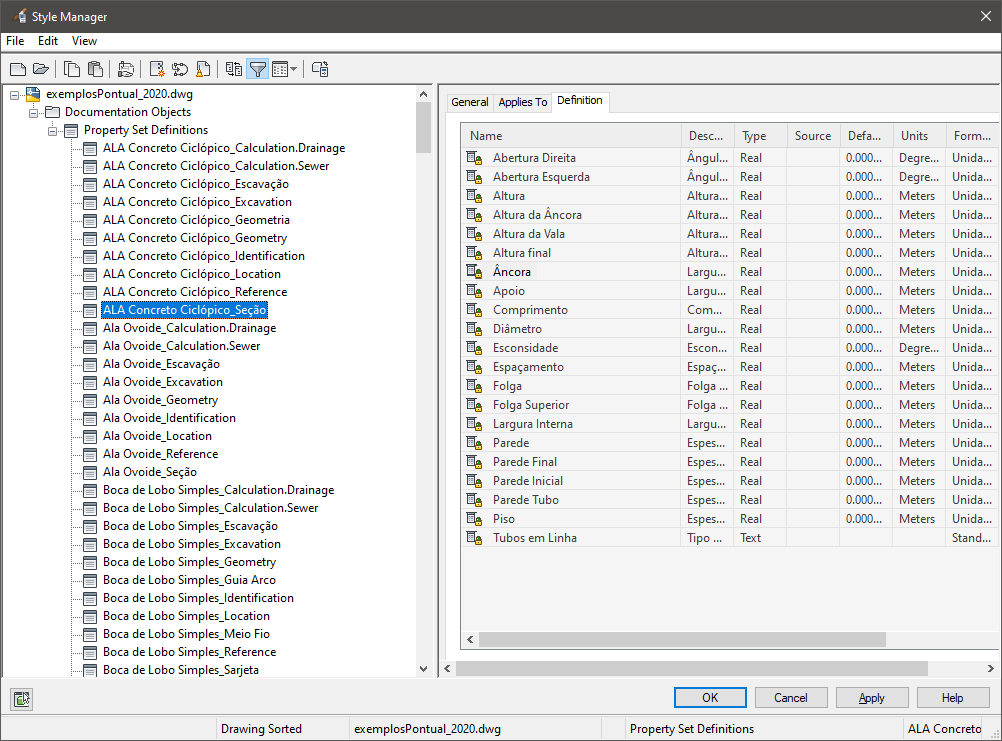

O comando SPSETS Cria o Property Set do plugin:

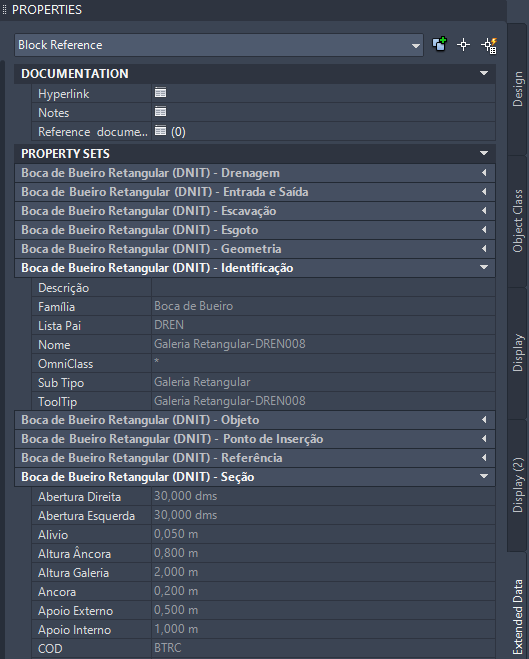

E associa aos dispositivos já lançados:

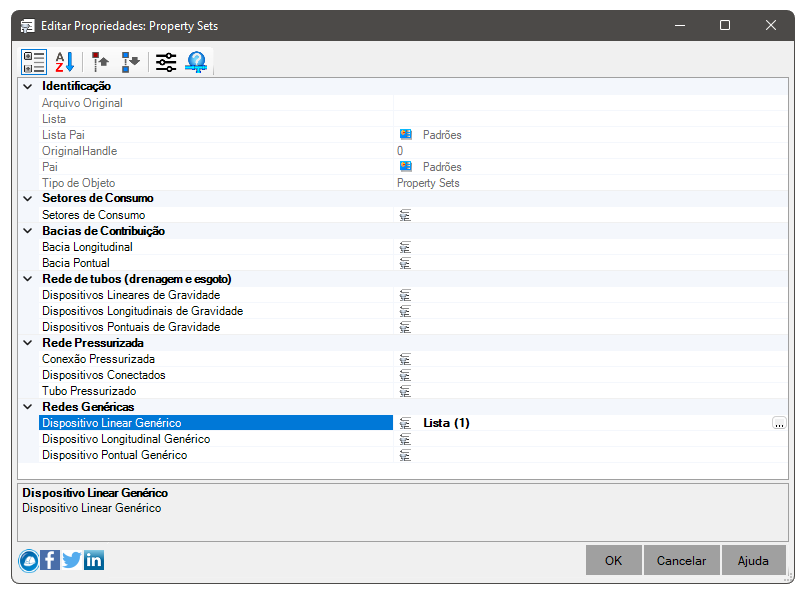

Para usar, chame SPSETS na linha de comando, menu, barra de ferramentas ou no Ribbon. Será mostrada a tela a seguir:

Note: Para cada tipo básico de dispositivo, ou mesmo bacia ou setor de consumo, pode-se escolher as propriedades que serão adicionadas. Use o botão para adicionar/editar as propriedades a serem adicionadas. Será mostrada a tela:

Na coluna "Propriedades SOLIDOS", faç.a duplo clique para escolher a propriedade a ser associada. Caso não seja escolhida uma propriedade, a célula mostrará o valor padrão da PropertySet e se esta não ter um valor válido, será mostrado um ícone vermelho na propriedade

Nesta tela, use os botões:

• Criar Categoria - use para criar categoria de propriedades
  Você pode usar o comando nativo do Civil 3D para criar as categorias e propriedades. Este botão é uma versão simplificada, que dá acesso as funções mais usadas no comando PROPERTYDATA do Civil 3D

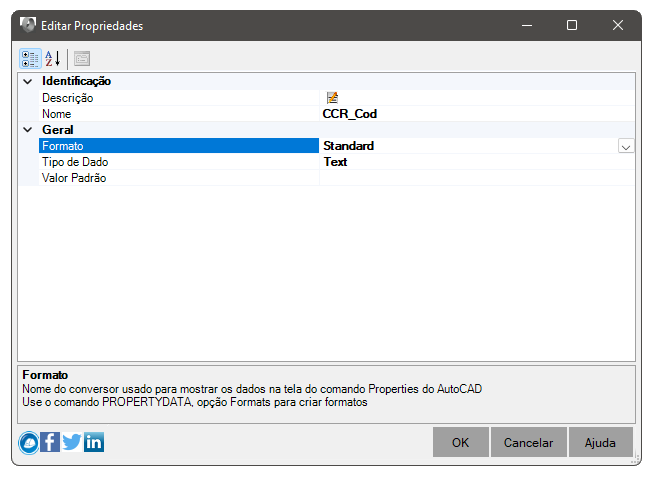

• Criar Propriedade - use para criar a propriedade em si
  Você pode usar o comando nativo do Civil 3D para criar as propriedades. Este botão é uma versão simplificada, que dá acesso as funções mais usadas no comando PROPERTYDATA do Civil 3D:



  Note: você é responsável por definir o tipo correto de dados:
  • Text
  • Integer
  • Real
  • TrueFalse
  • AutoIncrement
  • AlphaIncrement
  • List
  • Graphic

  Os itens riscados são de uso interno do Civil 3D

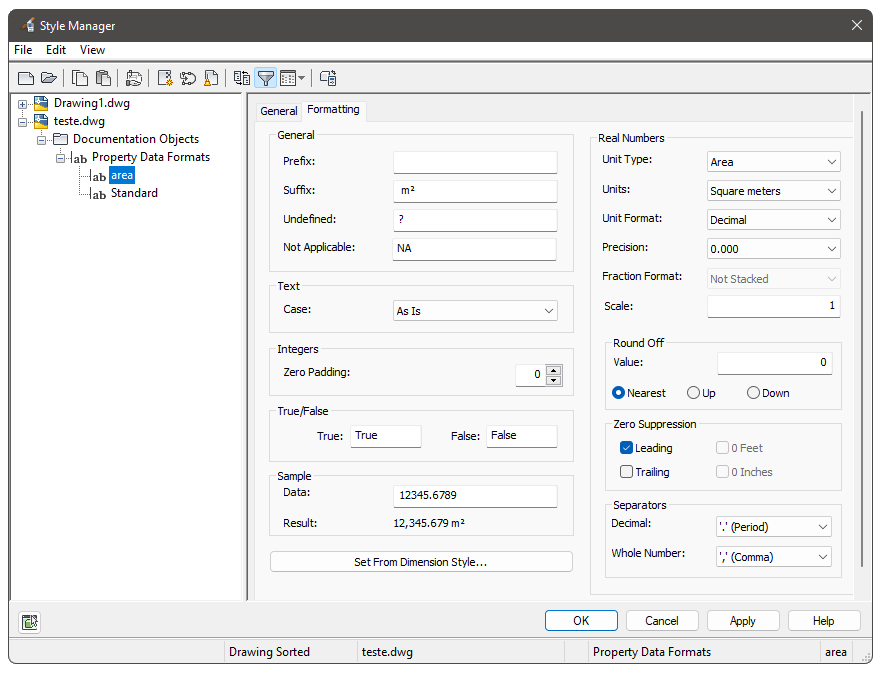

  Com relação ao "Formato", você terá de configurá-lo no comando PROPERTYDATA, opção FORMAT:



• Adicionar Categoria - todas as categorias e todas as suas propriedades selecionadas no quadro esquerdo serão movidas para o quadro direito, significando que as categorias e propriedades serão preenchidas pelo comando SPSETS

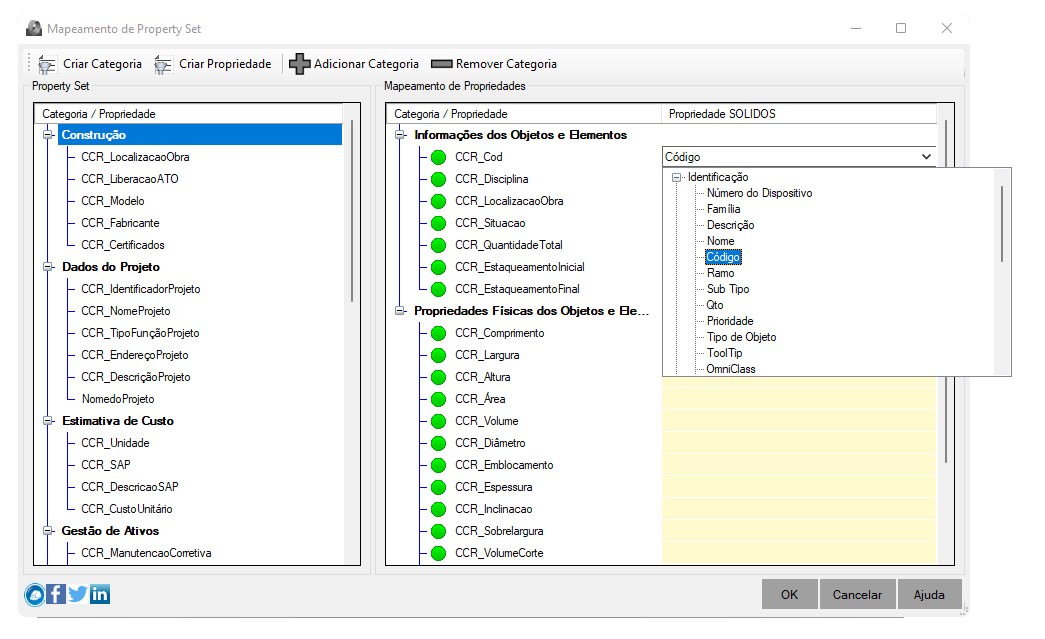

  Note que para vincular uma propriedade do SOLIDOS a uma propriedade a ser preenchida no PropertySet, você deve escolher na lista, como na imagem (Vide o par: CCR_Cod / Código):

  Caso você escolha um par com tipos de dados incompatíveis, aparece o sinalizador em vermelho () e se estiver tudo certo, aparece o sinalizador em verde ()
• Remover Categoria - clique para remover uma ou mais categorias do quadro direito
  Ao clicar, as categorias serão movidas para o quadro da esquerda, significando que elas não serão adicionadas ao dispositivo, bacia ou setor de consumo

Observações importantes:

• Como a associação dessas PropertySets pode ocorrer em qualquer momento, durante o desenvolvimento do projeto, novos dispositivos podem ser criados ou mesmo seus construtores podem ser modificados. Então este comando recria os PropertySets do programa SOLIDOS e reassocia aos dispositivos do projeto, garantindo que estas estejam atualizadas. Recomenda-se usar este comando apenas quando o desenvolvimento terminar e estas PropertySets sejam necessárias.

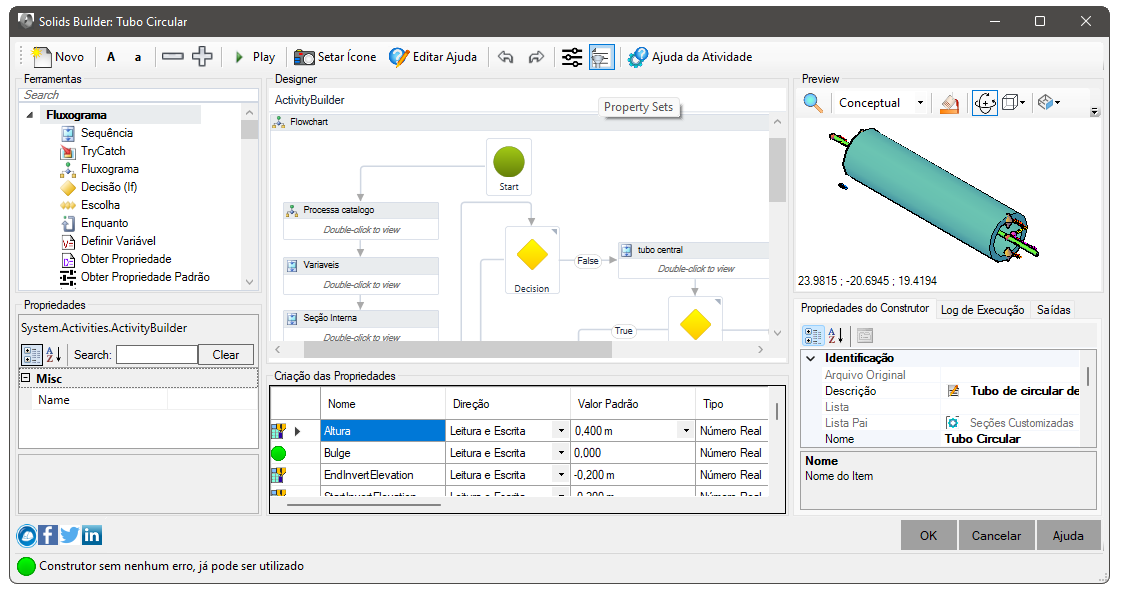

• Caso você queira associar propriedades específicas nos dispositivos, que só existem em suas famílias, por exemplo: a Altura de um poço de visita, você tem de fazê-lo no modelador de sua família:


  Neste caso, você deve configurar toda a lista de propriedades dessa família, sobrescrevendo a lista genérica mostrada aqui:

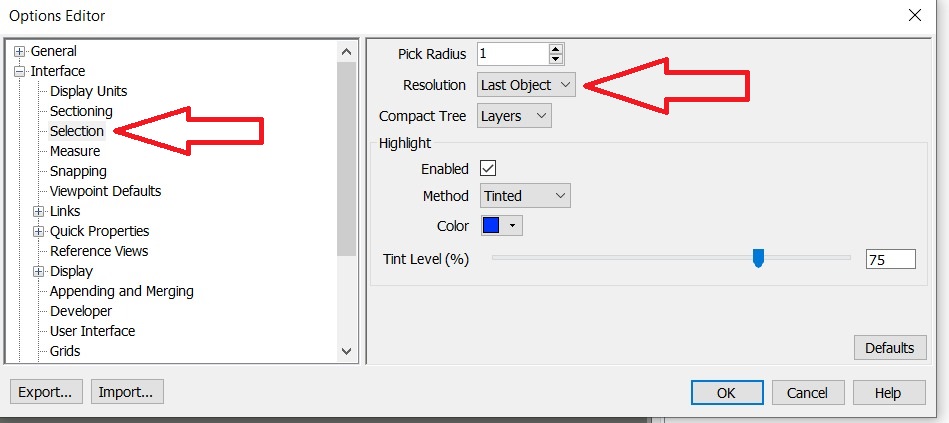

• Para que seja possível visualizar as propriedades do property set no NavisWorks, lembre-se de configurá-lo para mostrar essas propriedades, clicando:



  Mude para "First Object". Como os objetos gerados pelo SOLIDOS são blocos, ao selecionar o bloco no NavisWorks, ele tem de listar as propriedades do bloco em si e não de uma sub-entidade do bloco
• Se após rodar o comando, as propriedades não aparecerem, rode o comando SPSETS uma segunda vez

Caso algum erro ocorra ao criar o property set, aparecerão mensagens na linha de comando informando o erro. No geral, o erro é causado por nomes ruins no construtor ou na família (observe a regra acima).

Para remover as PropertySets dos dispositivos lançados e remover as definições de PropertySets do AutoCAD, use o comando SPREMOVE.
