SIFCEXPORT - Representações

Ao usar o comando SIFCEXPORT, para o SOLIDOS desenhe o dispositivo no aruqivo IFC, é necessário decidir como desenhar certos elementos.

Existem duas formas de desenhar elementos sólidos no IFC com o programa SOLIDOS:

1. Todos os componentes do dispositivo são triangulados
   Na tela do comando SIFCEXPORT, Objeto / Usar BREP é igual a SIM, ou o componente do dispositivo Expor Sólido, está marcado para usar BREP
2. As geometrias dos componentes do dispositivos são mapeados para classes IFC
   Na tela do comando SIFCEXPORT, Objeto / Usar BREP é igual a NÃO e o componente do dispositivo Expor Sólido, está marcado para não usar BREP
   Neste caso, os componentes do dispositivo serão mapeados para:
   • IfcExtrudedAreaSolid - extrusão de perfil
   • IfcSphere - esfera simples
   • IfcRevolvedAreaSolid - revolução de perfil
   • IfcFacetedBrep - sólido modelado por Boundary Representation, com triangulação de faces
   • IfcBooleanResult - Oerpações booleanes: UNION, DIFERENCE E INTERSECTION
   • IfcMappedItem - clonagem de itens com transformação espacial
   • IfcBlock - prisma retangular (alguns visualizadores não suportam)
   • IfcSurfaceCurveSweptAreaSolid algum visualizador suporta?
   • IfcSweptDiskSolid - um círculo extrudado ao longo de um eixo, é raro de aparecer nos dispositivos do SOLIDOS
   • IfcSectionedSpine - seções distribuídas ao longo de um eixo, não funcionou na maioria dos visualizadores testados

O SOLIDOS até gerava os itens riscados, mas os visualizadores não conseguem representar, então ele as converte para IfcExtrudedAreaSolid, IfcRevolvedAreaSolid e IfcBooleanResult.

Quando uma geometria sólida é triangulada (ou seja, representação por BREP), há que se configurar se esta triangulação de faces será de alta precisão, gerando um arquivo enorme, ou baixa precisão, gerando arquivos menores. Isso impacta diretamente na qualidade do arquivo IFC e no tempo necessário para processar. O controle desta triangulação é feito pelo modelador do dispositivo, mais precisamente na ferramenta Expor Sólido, nos parâmetros da categoria IFC:

Os valores padrão destas propriedades são zero. Em geral produz bons resultados

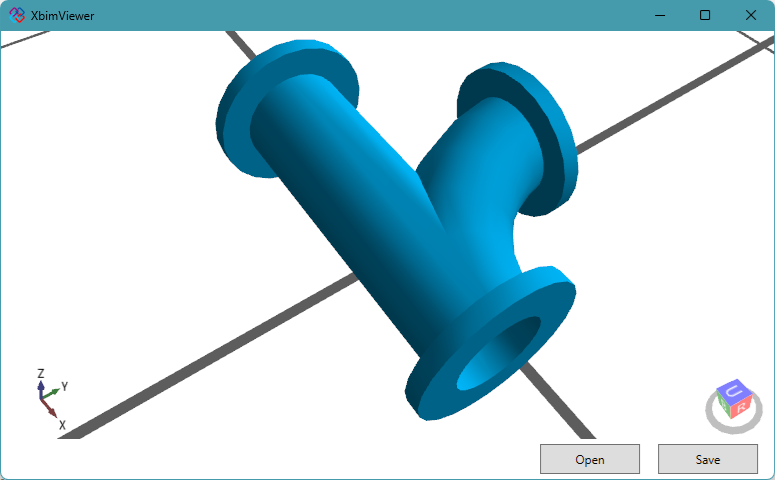

Para o dispositivo abaixo, a versão triangulada com parâmetros padrão (todos zerados) ficou com 115 KB, ao passo que a versão otimizada ficou com 6 KB, ou seja, um aumento de quase 20 vezes o tamanho do arquivo:
