Solids Builder

O Solids Builder é o responsável pela criação das seções customizadas. É acessível pelo comando SBUILDER, disponível na barra de ferramentas, Ribbon ou linha de comando.

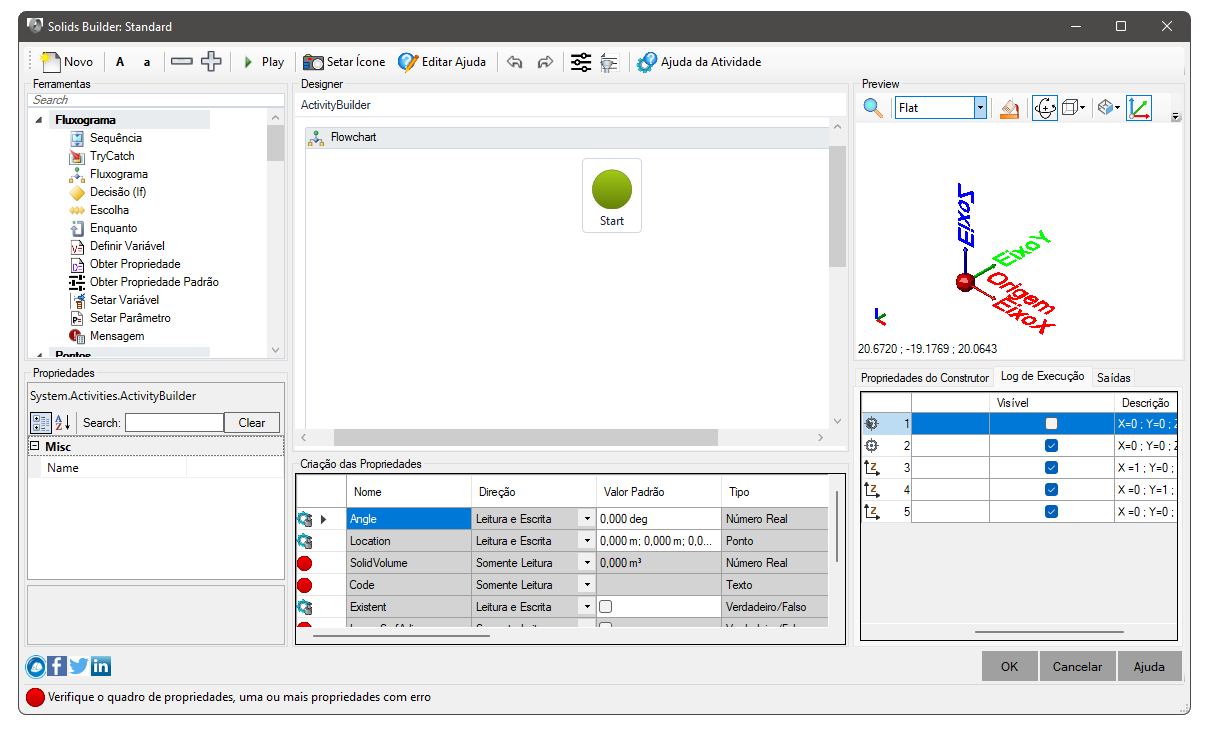

Tela do programa:

Na barra de ferramentas que está no topo da tela, estão disponíveis os seguintes ícones:

• Novo - cria uma nova seção ou limpa as edições já feitas no modelo atual
• A - aumenta o tamanho dos textos no preview do modelo
• a - diminui o tamanho dos textos no preview do modelo
• Diminui - diminui a espessura das linhas no preview do modelo
• Aumenta - aumenta a espessura das linhas no preview do modelo
• PLay - força a reconstrução do modelo no preview
• Setar Ícone - cria um instantâneo da visualização atual e definir o ícone do modelo
• Editar Ajuda - abre o editor da ajuda do dispositivo. Aqui, será criado um arquivo HTML com as informações relevantes, descrição detalhada das propriedades do dispositivo etc.
• Desfazer - desfaz edições no designer
• Refazer - refaz edições desfeitas
• Formatos - Configura as unidades de medida das propriedades
• Property Sets - Configura o Property Set a ser associado ao dispositivo ao usar o comando SPSETS
• Ajuda da Atividade - mostra o tópico da ajuda para a atividade selecionada no designer

A tela é subdividida em painéis:

• Ferramentas - Lista das ferramentas de construção dos modelos.
  Clique uma ferramenta e arraste ela para o painel Designer em seguida, configure os parâmetros no painel Propriedades
• Propriedades - é onde se configuram os valores ou expressões para as ferramentas selecionadas no painel Designer
• Designer - Mostra o fluxograma de construção da seção.
  É semelhante ao Autodesk Subassembly Composer.
  Na verdade é o "WorkflowDesigner", que funciona como um editor de código visual
• Criação das Propriedades - é onde se criam/configuram os valores padrão ou valores das propriedades calculadas de uma seção, tais como a área externa ou volume do sólido
• Preview - visualizador do modelo construído. A medida que se adicionam ferramentas o Designer, o modelo se atualiza.
  É possível fazer zoom, mudar o modo de visualização, girar, etc
• Propriedades do Construtor - este painel mostra as informações básicas do modelo, tais como nome e descrição
• Log de Execução - mostra uma lista das atividades que geram objetos visíveis, tais como sólidos, pontos ou polilinhas na ordem em que são criados durante a execução
• Saídas - mostra os valores calculados para propriedades e variáveis ou os erros de execução que impedem a modelagem
• Localizar - permite buscar palavras dentro do fluxograma do modelo
