SOLIDOS Modeler - Arredondar

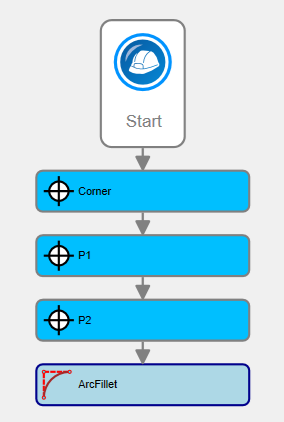

Arredondar - cria um arco em um ponto arredondando os segmentos que chegam a este :

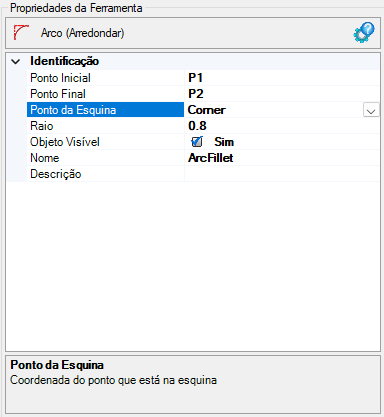

A atividade Chanfrado tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do arco deve seguir as regras de nomenclatura
  • Ponto Inicial - nome do ponto onde o arco inicia
  • Ponto Final - nome do ponto onde o arco termina
  • Ponto da Esquina - nome do ponto nome do ponto que está na esquina
  • Raio - uma expressão VB para avaliar o valor do raio
  • Objeto Visível - indica se o arco deve ou não ser desenhado no preview

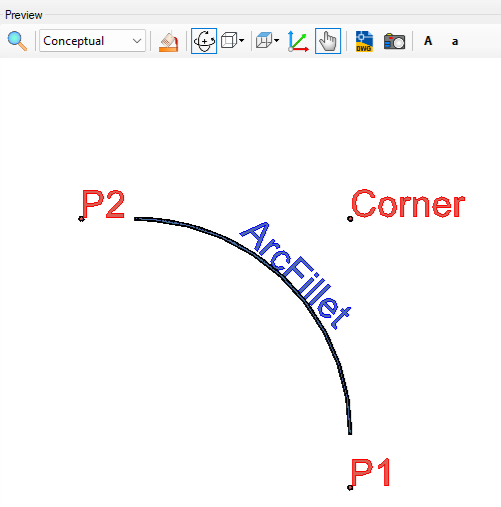

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades de curvas e ainda:

• Area - área do círculo (número real)
• Radius - raio do círculo (número real)
• StartAngle - Ângulo inicial (número real) em radianos
• EndAngle - Ângulo final (número real) em radianos
• Vector - vetor normal do círculo ( vetor)
• Center - centro do círculo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
