Solids Builder - Elipse

Elipse - cria uma elipse com centro, vetor normal, vetor do eixo maior, raio maior e menor informados:

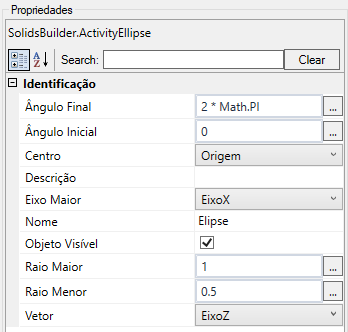

A atividade Elipse tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do elipse deve seguir as regras de nomenclatura
  • Centro - nome do ponto onde está o centro da elipse
  • Vetor - nome do vetor normal ao plano da elipse
  • Eixo Maior - nome do vetor no plano da elipse que indica a direção do eixo maior
  • Raio Maior - uma expressão VB para avaliar o valor do raio no eixo maior
  • Raio Menor - uma expressão VB para avaliar o valor do raio no eixo perpendicular ao eixo maior
  • Ângulo Inicial - uma expressão VB para avaliar o valor em radianos para o ângulo inicial da elipse a contar em sentido anti-horário, a partir do eixo X
  • Ângulo Final - uma expressão VB para avaliar o valor em radianos para o ângulo final da elipse a contar em sentido anti-horário, a partir do eixo X
  • Objeto Visível - indica se a elipse deve ou não ser desenhado no preview

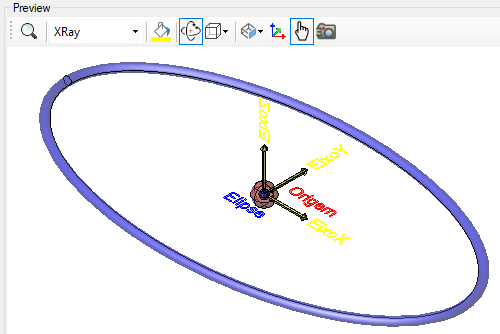

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades de curvas e ainda:

• Area - área do círculo (número real)
• MajorRadius - raio maior da elipse (número real)
• MinorRadius - raio menor da elipse (número real)
• StartAngle - Ângulo inicial (número real) em radianos
• EndAngle - Ângulo final (número real) em radianos
• Vector - vetor normal da elipse ( vetor)
• MajorAxis - vetor do eixo maior ( vetor)
• Center - centro do círculo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
