Solids Builder - Retângulo

Retângulo - cria um Retângulo com centro, vetor normal, largura, altura e rotação informados:

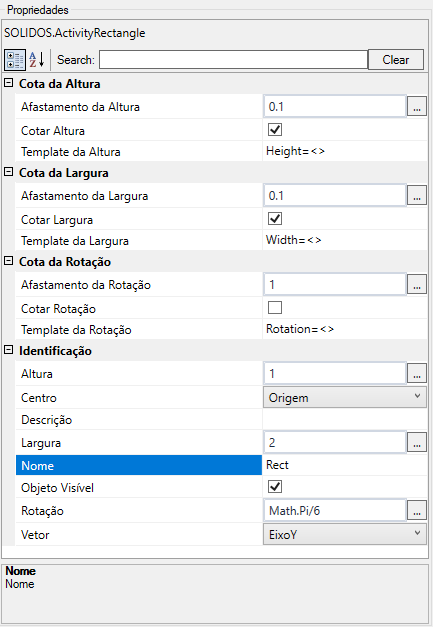

A atividade Retângulo tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do Retângulo deve seguir as regras de nomenclatura
  • Centro - nome do ponto onde está o centro do Retângulo
  • Vetor - nome do vetor normal ao plano do Retângulo
  • Rotação - uma expressão VB para avaliar o valor da rotação no plano
  • Largura - uma expressão VB para avaliar o valor largura na direção X
  • Altura - uma expressão VB para avaliar o valor altura na direção X
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


• Cotar Largura
  • Afastamento da Largura - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar Largura - indica se deve desenhar uma cota para a largura, na direção do eixo X
  • Template da Largura - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Largura x = <>)
• Cotar Altura
  • Afastamento da Altura - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar Altura - indica se deve desenhar uma cota para a altura, na direção do eixo y
  • Template da Altura - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Altura x = <>)
• Cota da Rotação
  • Ângulo da cota - ângulo em relação ao eixo X em que a cota do raio é desenhada
  • Cotar Rotação - indica se deve desenhar uma cota no raio do Retângulo
  • Template da Rotação - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Rotação = <>)

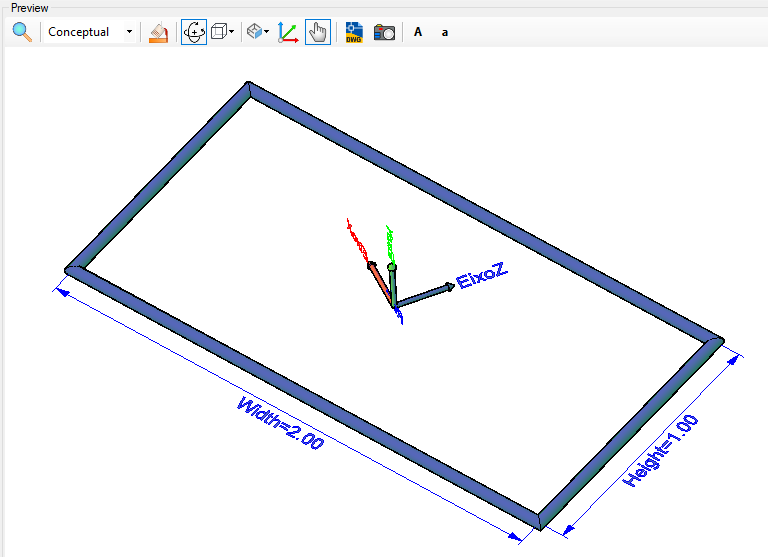

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades de curvas e ainda:

• Width - Largura do Retângulo (número real)
• Area - Área do Retângulo (número real)
• Height - Altura do Retângulo (número real)
• Rotation - Rotação Retângulo (número real)
• Vector - vetor normal do Retângulo ( vetor)
• Center - centro do Retângulo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
