Solids Builder - Arco

Arco - cria um arco com centro, vetor normal, ângulo inicial, ângulo final e raio informados:

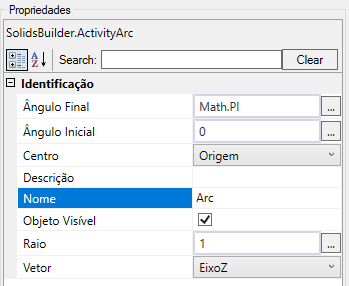

A atividade Arco tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do arco deve seguir as regras de nomenclatura
  • Centro - nome do ponto onde está o centro do círculo
  • Vetor - nome do vetor normal ao plano do círculo
  • Raio - uma expressão VB para avaliar o valor do raio
  • Ângulo Inicial - uma expressão VB para avaliar o valor do ângulo inicial em radianos, em sentido anti-horário a contar do eixo X
  • Ângulo Final - uma expressão VB para avaliar o valor do ângulo final em radianos, em sentido anti-horário a contar do eixo X

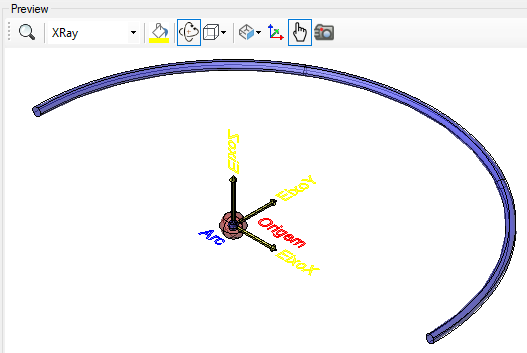

  • Objeto Visível - indica se o arco deve ou não ser desenhado no preview



Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

Implementa as propriedades de curvas e ainda:

• Area - área do círculo (número real)
• Radius - raio do círculo (número real)
• StartAngle - Ângulo inicial (número real) em radianos
• EndAngle - Ângulo final (número real) em radianos
• Vector - vetor normal do círculo ( vetor)
• Center - centro do círculo ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
