Solids Modeler - Offset

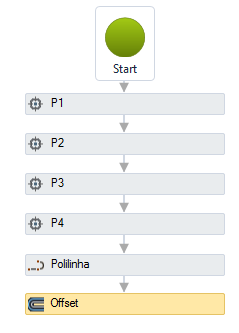

Offset - cria uma curva offset de outra curva, dado uma distância:

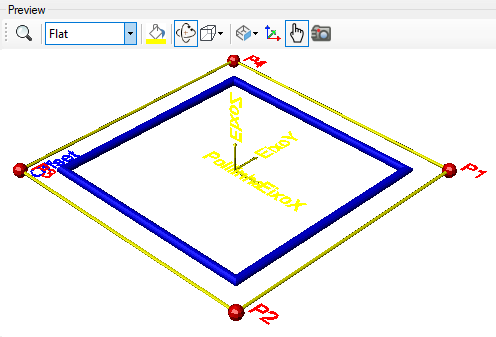

Note, o offset de polilinhas pode gerar mais de uma polilinha. Para o caso disso ocorrer, somente a primeira linha será considerada. Esta atividade pode ser usada para facilitar a criação das paredes dos dispositivos:

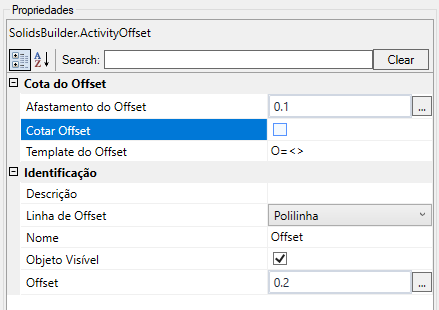

A atividade Offset tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Linha de Offset - nome da geometria a ser processada
  • Distância - distância em relação à linha do offset. Note, valores positivos ou negativos podem ser informados. Usuário deve verificar qual situação produz a curva esperada
  • Objeto Visível - indica se a geometria deve ou não ser desenhada no preview
• Cota Offset
  • Afastamento do Offset - expressão VB que distancia a linha da cota
  • Cotar Offset - indica se deve desenhar uma cota no vetor de deslocamento
  • Template da Cota - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Offset = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das curvas

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
