Solids Builder - Arco 3D

Arco 3D - cria um arco 3d com centro, raio e convexidade, fazendo transição de elevação entre o início e o fim:

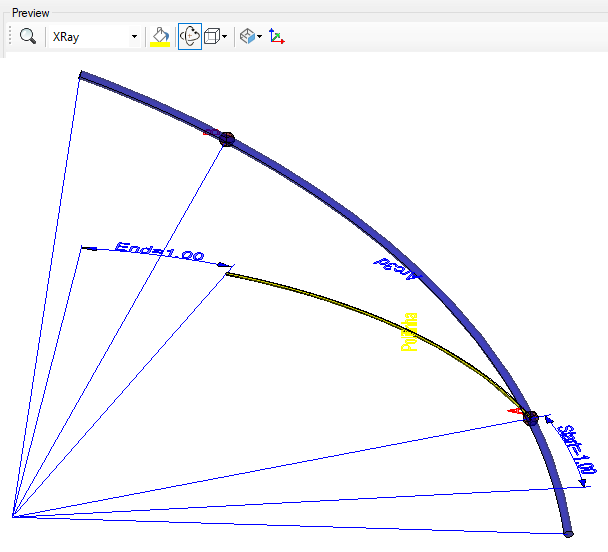

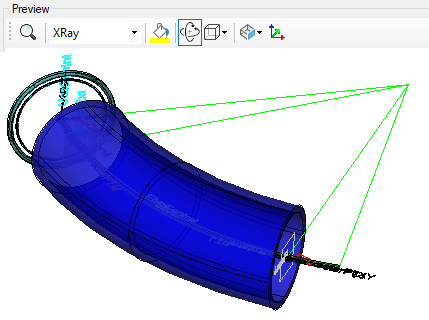

Arco 3D é usado para modelar tubos que tenha uma certa curvatura em planta:

Obviamente esta curvatura é pequena, mas evita que seja necessário criar várias caixas de ligação, ou mesmo poços de visita para fazer a mudança de direção na rede.

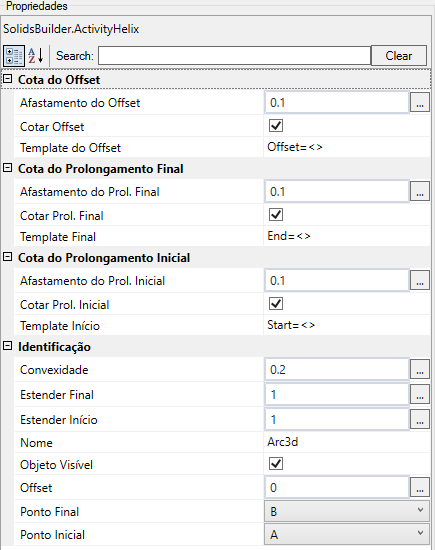

A atividade Arco 3D tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do arco 3d deve seguir as regras de nomenclatura
  • Ponto 1 - nome do ponto inicial da curva
  • Ponto 2 - nome do ponto final da curva
  • Estender Início - uma expressão VB que estica o início da linha:



  • Estender Final - uma expressão VB que estica o final da linha
  • Offset - uma expressão VB afasta a linha do eixo formado pelos pontos informados de uma distância no plano XY


  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview


• Cota do Offset
  • Afastamento do offset - distância da linda da cota em relação aos pontos que a formam
  • Cotar Offset - indica se deve desenhar uma cota no offset
  • Template do Offset - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Offset = <>)
• Cota do prolongamento Inicial
  • Afastamento do Prol.inicial - distância da linda da cota em relação aos pontos que a formam
  • Cotar Prol.inicial - indica se deve desenhar uma cota no prolongamento inicial
  • Template do Prol.inicial - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Start = <>)
• Cota do prolongamento Final
  • Afastamento do Prol. Final - distância da linda da cota em relação aos pontos que a formam
  • Cotar Prol. Final - indica se deve desenhar uma cota no prolongamento final
  • Template do Prol. Final - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: End = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa os métodos das curvas:

• Radius - raio do arco (número real)
• Bulge - convexidade do arco (número real)
• Center - centro do arco ( ponto)

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
