SOLIDOS Modeler - Spline

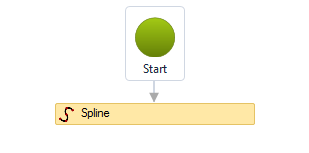

Spline - cria uma Spline que passa pela lista de pontos fornecida:

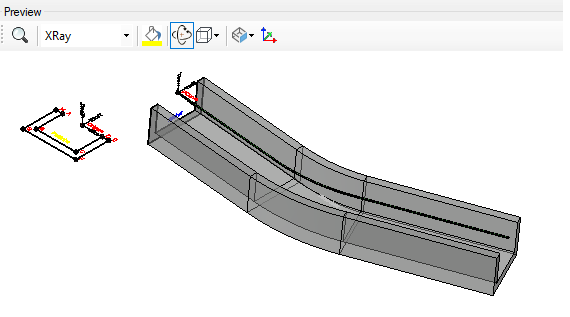

Esta atividade normalmente é usada para criar dispositivos longitudinais, tais como canaletas, pois são geradas pela atividade Varredura:

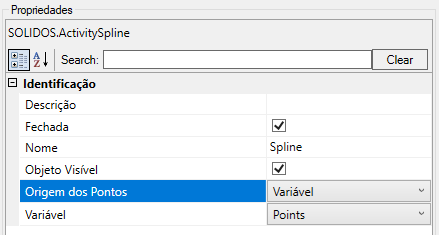

A atividade Spline tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do círculo deve seguir as regras de nomenclatura
  • Fechada - indica se a polilinha é fechada ou aberta (conecta o ponto final ao inicial)
  • Origem dos Pontos - Indica a fonte de dados dos pontos, pode ser:
    • Variável - indica que a lista de pontos vem de uma variável ou propriedade que virá do quadro Criação de Propriedades:


      Note, esta lista de pontos vem do eixo atribuído a dispositivos longitudinais. Os pontos que por ventura apareçam no quadro acima, serão apenas para o modelo ser gerado
    • Lista de Pontos - o usuário deve construir uma lista de pontos
      Para editar, clique o botão () que aparece neste campo, ao selecionar esta propriedade no quadro de propriedades. Será aberto o editor de lista de geometrias
  • Objeto Visível - indica se a polilinha deve ou não ser desenhado no preview



Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das curvas

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
