Solids Builder - Polilinha 3D

Polilinha 3D - cria uma polilinha 3D que passa pela lista de pontos fornecida:

A atividade Polilinha 3D tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do círculo deve seguir as regras de nomenclatura
  • Fechada - indica se a polilinha é fechada ou aberta (conecta o ponto final ao inicial)
  • Origem dos Pontos - Indica a fonte de dados dos pontos, pode ser:

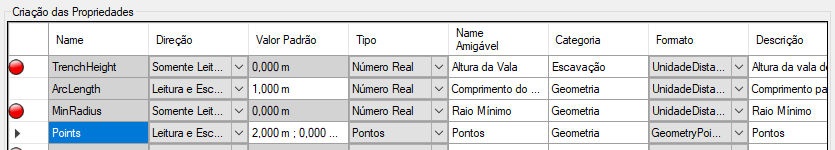

    • Variável - indica que a lista de pontos vem de uma variável ou propriedade que virá do quadro Criação de Propriedades:


      Note, esta lista de pontos vem do eixo atribuído a dispositivos longitudinais. Os pontos que por ventura apareçam no quadro acima, serão apenas para o modelo ser gerado

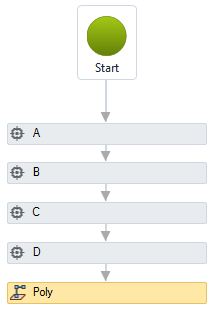

    • Lista de Pontos - o usuário deve construir uma lista de pontos, usando o editor:

      Nesta tela, os seguintes botões aparecem:

      • Mover pro Início - move os itens selecionados em para o início da lista
      • Sobe - sobe os itens selecionados em uma posição
      • Desce - desce os itens selecionados em uma posição
      • Mover pro Final - move os itens selecionados em para o final da lista
      • Adicionar - adiciona os itens selecionados na lista da esquerda (pontos disponíveis) para a lista da direita (pontos usados)
      • Remover - remove os itens selecionados da lista da direita (pontos usados)
      • Selecionar Todos - seleciona todos os itens
      • Inverter Seleção - inverte a seleção da lista
      • Aplicar - aplica a seleção da lista na atividade.
        Para que seja desenhado com os itens escolhidos, deve-se clicar este botão
  • Comprimento do Arco - um valor numérico ou uma expressão VB para calcular o comprimento do arco de arredondamento nos vértices

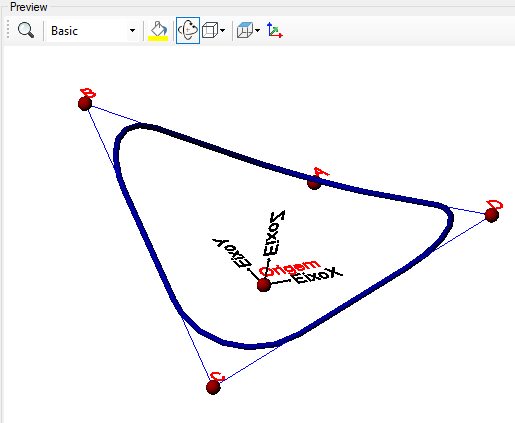

    No preview abaixo, observe os vértices sem o arco e no seguinte, com os arcos


  • Raio Mínimo - um valor numérico ou uma expressão VB para calcular o raio do arco de arredondamento nos vértices
  • Objeto Visível - indica se a polilinha deve ou não ser desenhado no preview


  • Mostrar Linhas - indica se as linhas que conectam os vértices aos PC/PT dos arcos são desenhadas

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das curvas

Métodos (para usar nas expressões VB)

implementa os métodos das curvas
