SOLIDOS Modeler - Ponto/Convexidade

Ponto/Convexidade - cria um ponto com a propriedade CONVEXIDADE, que é usada para gerar o segmento de arco de polilinhas:

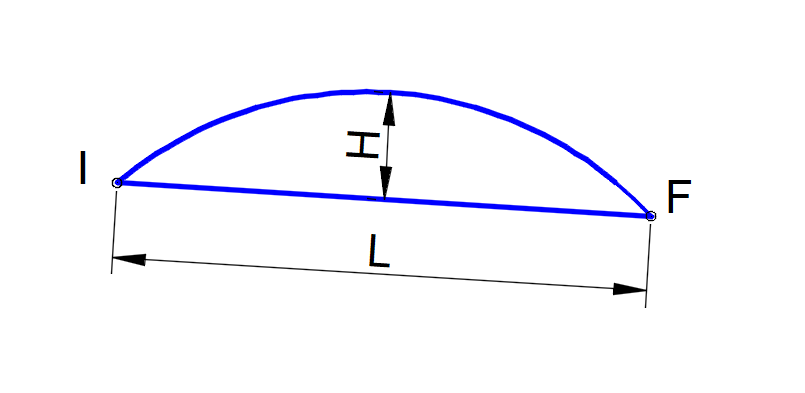

Convexidade é uma propriedade usada em polilinhas, para definir o arco.É dado por:

Onde:
L é o comprimento da corda
H é a altura do setor do arco

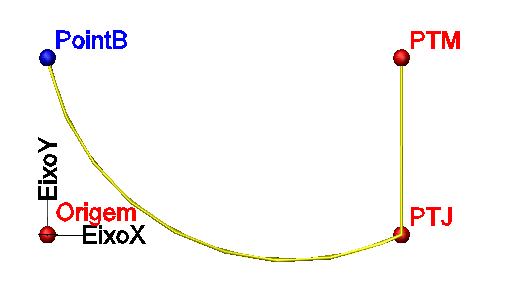

Quando o Sinal da convexidade é positiva, o arco é desenhado à direita da corda (I - F) e quando é negativa, à esquerda. Na imagem abaixo, a polilinha inicia em PointB e termina em PTM, sendo que o valor da convexidade de PointB é 0.5, criando um arco entre os pontos PointB e PTJ. Já a convexidade do ponto PTJ é iguala a ZERO, assim, é desenhado um segmento de reta entre os pontos PTJ e PTM:

É fácil notar que, quando a convexidade é 1, o arco é um semi - círculo. Para convexidade ZERO, o arco teria raio infinito, logo é uma reta.

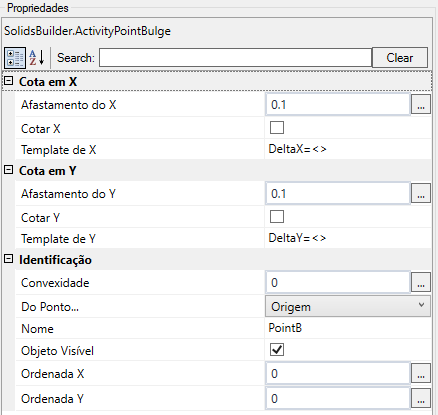

A atividade Ponto/Convexidade tem a seguintes propriedades:

• Identificação
  • Nome (Name, String) - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Do Ponto - quando se quer desenhar pontos com X, Y, Z relativos a outro ponto, escolha ele na lista
    Quando o ponto é a Origem, considera-se que X, Y e Z são valores absolutos
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • Ordenada X - um valor numérico ou uma expressão VB para a ordenada X, absoluta/relativa
  • Ordenada Y - um valor numérico ou uma expressão VB para a ordenada X, absoluta/relativa
  • Convexidade - um valor numérico ou uma expressão VB para a convexidade
• Cota em X
  • Afastamento do X - expressão VB que distancia a linha da cota da posição do ponto no sentido Y
  • Cotar X - indica se deve desenhar uma cota no eixo X entre o ponto de origem e o ponto em si
  • Template de X - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta x = <>)
• Cota em Y
  • Afastamento do Y - expressão VB que distancia a linha da cota da posição do ponto no sentido X
  • Cotar Y - indica se deve desenhar uma cota no eixo Y entre o ponto de origem e o ponto em si
  • Template de Y - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta y = <>)

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
